Fiat Idea: Sostituzione lampada esterna

Per il tipo di lampada e relativa potenza consultare il paragrafo "Sostituzione di una lampada".

GRUPPI OTTICI ANTERIORI

I gruppi ottici anteriori contengono le lampade delle luci di posizione, anabbaglianti, abbaglianti, direzione e fendinebbia.

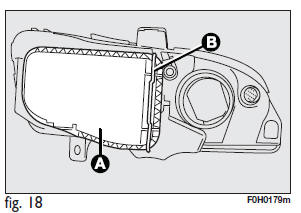

Per sostituire le lampade delle luci di posizione, anabbaglianti, direzione e fendinebbia è necessario rimuovere il coperchio A-fig. 18 sganciando il relativo dispositivo di ritegno B.

La disposizione delle lampade del gruppo ottico fig. 19 è la seguente:

G: indicatori di direzione
F: luci abbaglianti
E: luci di posizione
D: fendinebbia
C: luci anabbaglianti

A sostituzione ultimata, rimontare correttamente i coperchi assicurandosi del loro corretto bloccaggio.

LUCI ABBAGLIANTI

Per sostituire la lampada, procedere come segue:

• ruotare il tappo A-fig. 20 in senso antiorario e rimuoverlo;

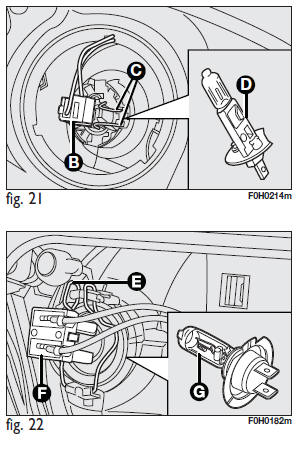

• scollegare il connettore elettrico B-fig. 21;
• sganciare la molletta fermalampada C-fig. 21;
• estrarre la lampada D-fig. 21 e sostituirla;
• riagganciare la molletta C-fig. 21, collegare il connettore elettrico B e inserire il tappo A-fig. 20 ruotandolo in senso orario. Posizionare l’apertura di ventilazione H-fig. 20 del tappo dall’alto verso il basso.

LUCI ANABBAGLIANTI

Per sostituire la lampada, procedere come segue:

• rimuovere il coperchio di protezione sganciando il relativo dispositivo di ritegno;
• scollegare il connettore elettrico F-fig. 22;
• sganciare la molletta fermalampada E;
• estrarre la lampada G e sostituirla;

• rimontare la nuova lampada, facendo coincidere la sagoma della parte metallica con le scanalature ricavate sulla parabola del faro, quindi riagganciare la molletta fermalampada E e ricollegare il connettore elettrico F;
• rimontare correttamente il coperchio di protezione.

INDICATORI DI DIREZIONE

Anteriori

Per sostituire la lampada, procedere come segue:

• rimuovere il coperchio di protezione sganciando il relativo dispositivo di ritegno;

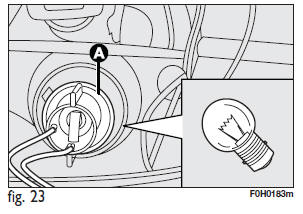

• ruotare in senso antiorario il portalampada A-fig. 23 ed estrarlo;
• estrarre la lampada spingendola leggermente e ruotandola in senso antiorario ("baionetta");
• sostituire la lampada;
• reinserire il portalampada, ruotarlo in senso orario assicurandosi del corretto bloccaggio.
• rimontare correttamente il coperchio di protezione.

Laterali

Per sostituire la lampada, procedere segue:

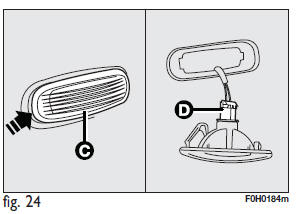

• fare leva nel punto indicato dalla freccia, in modo da comprimere la molletta di fissaggio, ed estrarre il gruppo C-fig. 24;
• ruotare in senso antiorario il portalampada D, estrarre la lampada inserita a pressione e sostituirla;
• reinserire il portalampada D nel trasparente quindi posizionare il gruppo assicurandosi dello scatto di bloccaggio della molletta di fissaggio.

LUCI POSIZIONE ANTERIORI

Per sostituire le lampade, procedere come segue:

• rimuovere il coperchio di protezione sganciando il relativo dispositivo di ritegno;
• estrarre il gruppo portalampada A-fig. 25 montato a pressione, sfilare la lampada B e sostituirla;
• reinserire il gruppo portalampada A a pressione;
• rimontare correttamente il coperchio di protezione.

LUCI FENDINEBBIA (per versioni/mercati, dove previsto)

Per sostituire la lampada, procedere come segue:

• scollegare il connettore elettrico C-fig. 26;
• sganciare la molletta fermalampada D;
• estrarre la lampada E e sostituirla;
• rimontare la nuova lampada, riagganciare la molletta fermalampada D e ricollegare il connettore elettrico C.

GRUPPI OTTICI POSTERIORI

Per sostituire una lampada, procedere come segue:

• aprire il portellone bagagliaio;
• ruotare il dispositivo di fissaggio A-fig. 27 in senso antiorario (per quanto riguarda lo sportello sinistro) o in senso orario (per quanto riguarda lo sportello destro) e rimuovere lo sportello di copertura;
• scollegare il connettore elettrico C-fig. 28;
• svitare i due dadi di fissaggio B;
• per togliere il fanale, tirarlo perpendicolarmente usando l’apposita maniglia presente sul corpo del fanale stesso;
• premere le alette di bloccaggio portalampade ed estrarlo dalla propria sede;

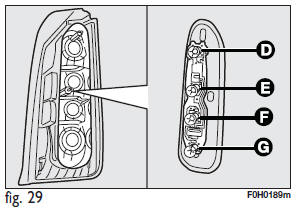

• estrarre le lampade D - E - F - G fig. 29 spingendole leggermente e ruotandole in senso antiorario;

• reinserire il portalampade nel gruppo ottico accertandosi dell’aggancio delle due alette di bloccaggio; inserire il gruppo ottico all’interno del proprio alloggiamento e collegare il connettore elettrico C-fig. 28; avvitare i due dadi di fissaggio B; riagganciare lo sportello di copertura facendo attenzione ad inserire le linguette nell’apposita sede e ruotando il dispositivo di fissaggio A-fig. 27 in senso antiorario( per quanto riguarda lo sportello sinistro) o in senso orario (per quanto riguarda lo sportello destro) per agganciarlo.

Nel caso in cui si verifichi una anomalia (lampade bruciate) sulle luci di posizione posteriori, vengono pilotate in automatico le luci stop in modo attenuato, così da garantire provvisoriamente la funzione di luci di posizione sul lato posteriore vettura.

Sostituendo la lampada bruciata, le luci di posizione posteriori tornano a funzionare in modo normale.

La disposizione delle lampade del gruppo ottico è la seguente:

D: luci di posizione/STOP
E: indicatori di direzione
F: retromarcia
G: luci retronebbia

LUCI 3° STOP

Per sostituire le lampade procedere come segue:

• aprire il portellone vano bagagli;
• svitare le due viti di fissaggio A-fig. 30;
• premere la linguetta di ritegno B e sfilare il portalampade;
• estrarre le lampade montate a pressione e sostituirle;
• reinserire il portalampade nel gruppo accertandosi dell’aggancio della linguetta di ritegno B; avvitare le due viti di fissaggio A.

AVVERTENZA Per versioni/mercati, dove previsto, nelle versioni con cristalli scuri, sostituire l’intero gruppo luci, in quanto sigillato.

LUCI TARGA

Per sostituire le lampade, procedere come segue:

• agire nel punto indicato dalla freccia e rimuovere il trasparente A-fig. 31;
• sostituire la lampada B svincolandola dai contatti laterali accertandosi che la nuova lampada risulti correttamente bloccata tra i contatti stessi;
• rimontare il trasparente.
