Fiat Idea: Traino della vettura

In dotazione con la vettura sono forniti due anelli di traino: il più corto va impiegato anteriormente, il più lungo posteriormente.

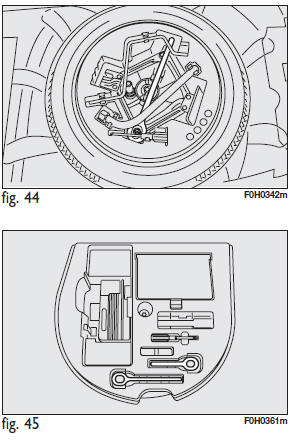

Le figure a lato mostrano come è sistemato l’anello posteriore (lungo) rispettivamente all’interno del ruotino di scorta fig. 44 e nel contenitore del kit Fix & Go automatic fig. 45.

PROCEDURA DI SMONTAGGIO DEI TAPPI GANCI TRAINO

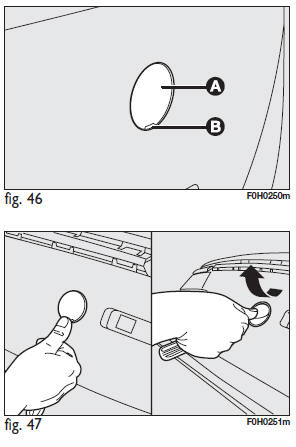

Per evitare di danneggiare il tappo A-fig. 46, effettuare la seguente procedura di smontaggio:

• prelevare dal contenitore attrezzi il cacciavite in dotazione;

• inserire il cacciavite all’interno della fessura B ricavata sul tappo;
• appoggiare il pollice della mano sul tappo per evitare di danneggiarlo fig. 47;

• estrarre il tappo (senza ruotarlo) effettuando un movimento perpendicolare al piano di appoggio fig. 47.

AGGANCIO DELL’ANELLO DI TRAINO

Procedere come segue:

• prelevare l’anello di traino B dal proprio supporto;

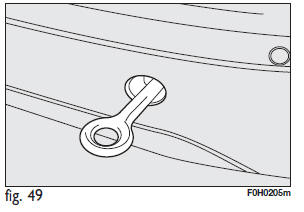

• avvitare a fondo l’anello sul perno filettato posteriore fig. 48 od anteriore fig. 49.
