Fiat Idea: Ruote - Dati tecnici - Fiat Idea - Manuale del proprietarioFiat Idea: Ruote

CERCHI E PNEUMATICI

Cerchi in acciaio stampato oppure in lega.

Pneumatici Tubeless a carcassa radiale. Sul libretto di Circolazione sono inoltre riportati tutti i pneumatici omologati.

AVVERTENZA Nel caso di eventuali discordanze tra "Libretto di uso e manutenzione" e "Libretto di circolazione" occorre considerare solamente quanto riportato su quest’ultimo.

Per la sicurezza di marcia è indispensabile che la vettura sia dotata di pneumatici della stessa marca e dello stesso tipo su tutte le ruote.

AVVERTENZA Con pneumatici Tubeless non impiegare camere d’aria.

RUOTINO DI SCORTA (per versioni/mercati, dove previsto) Cerchio in acciaio stampato. Pneumatico Tubeless.

ASSETTO RUOTE Convergenza delle ruote anteriori misurata fra i cerchi: 0 ±1 mm.

I valori si riferiscono a vettura in ordine di marcia.

Ruote

LETTURA CORRETTA DEL PNEUMATICO

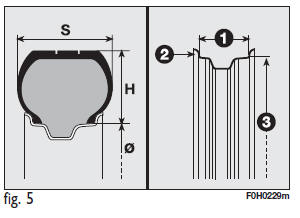

Esempio: 185/65 R 14 86 T

185 = Larghezza nominale (S, distanza in mm tra i fianchi).
65 = Rapporto altezza/larghezza (H/ S) in percentuale.
R = Pneumatico radiale.
14 = Diametro del cerchio in pollici (Ø).
86 = Indice di carico (portata).
T = Indice di velocità massima.

Ruote

PNEUMATICI RIM PROTECTOR fig. 6

ATTENZIONE Nel caso di utilizzo di coppe ruota integrali fissate (mediante molla) al cerchio in lamiera e pneumatici non di primo impianto, after sale, dotati di "Rim Protector" (fig. 6), NON montare le coppe ruota. L’uso di pneumatici e coppe ruota non idonei potrebbe portare alla perdita improvvisa di pressione del pneumatico.

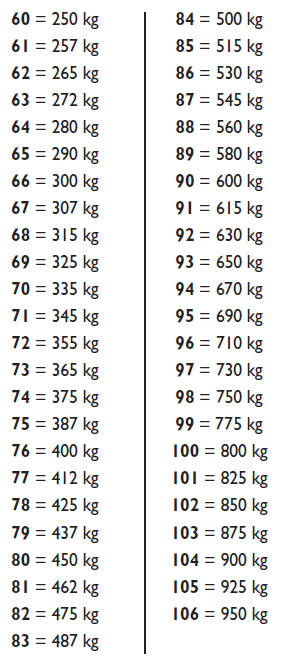

Indice di carico (portata)

Indice di carico (portata)

Indice di velocità massima

Indice di velocità massima

LETTURA CORRETTA DEL CERCHIO

Esempio: 6 J x 14 ET 40

6 = larghezza del cerchio in pollici (1).
J = profilo della balconata (risalto laterale dove appoggia il tallone del pneumatico) (2).
14 = diametro di calettamento in pollici (corrisponde a quello del pneumatico che deve essere montato) (3 = Ø).
ET = forma e numero degli "hump" (rilievo circonferenziale, che trattiene in sede il tallone del pneumatico Tubeless sul cerchio).
40 = campanatura ruota (distanza tra il piano di appoggio disco/ cerchio e mezzeria cerchio ruota).

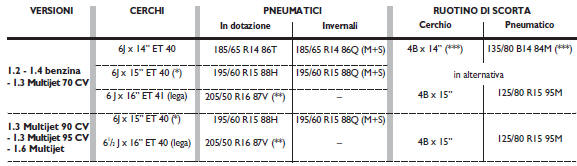

LETTURA CORRETTA DEL CERCHIO

(*) Cerchio in lega a richiesta
(**) Pneumatici non catenabili
(***) AVVERTENZA: Il ruotino da 14" è utilizzabile solo su vetture 1.2 - 1.4 benzina e 1.3 Multijet 70 CV con numero di telaio superiore a 74500

PRESSIONI DI GONFIAGGIO A FREDDO (bar)

PRESSIONI DI GONFIAGGIO A FREDDO (bar)

▲ Vale per le versioni 1.6 Multijet

PRESSIONI DI GONFIAGGIO A FREDDO (bar)

Con pneumatico caldo il valore della pressione deve essere +0,3 bar rispetto al valore prescritto. Ricontrollare comunque il corretto valore a pneumatico freddo.

Con pneumatici da neve il valore della pressione deve essere +0,2 bar rispetto al valore prescritto per i pneumatici in dotazione.
