Fiat Idea: Cofano motore

APERTURA

Procedere come segue:

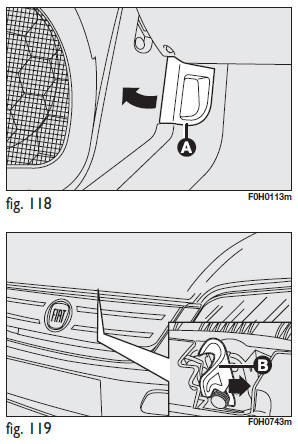

• tirare la leva A-fig. 118 nel senso indicato dalla freccia;
• spostare verso destra la levetta B-fig. 119 come indicato dalla freccia;

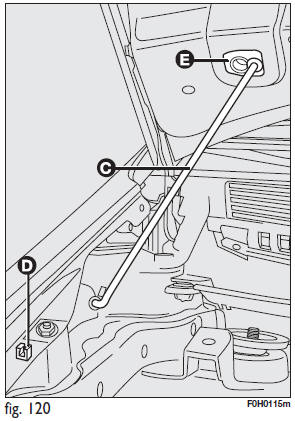

• sollevare il cofano e contemporaneamente liberare l’asta di sostegno C-fig. 120 dal proprio dispositivo di bloccaggio D, quindi inserire l’estremità dell’asta nella sede E del cofano.

AVVERTENZA Prima di procedere al sollevamento del cofano accertarsi che i bracci dei tergicristalli non risultino sollevati dal parabrezza.

CHIUSURA

Procedere come segue:

• tenere sollevato il cofano con una mano e con l’altra togliere l’asta C-fig. 120 dalla sede D e reinserirla nel proprio dispositivo di bloccaggio E;

• abbassare il cofano a circa 20 centimetri dal vano motore, quindi lasciarlo cadere ed accertarsi, provando a sollevarlo, che sia chiuso completamente e non solo agganciato in posizione di sicurezza. In quest’ultimo caso non esercitare pressione sul cofano, ma risollevarlo e ripetere la manovra.

AVVERTENZA Verificare sempre la corretta chiusura del cofano, per evitare che si apra mentre si viaggia.

Barre portatutto

AVVERTENZA Si raccomanda di utilizzare barre portatutto fig. 121 fornite in Lineaccessori Fiat. Seguire sempre scrupolosamente le istruzioni di montaggio contenute nel kit. Il montaggio deve essere eseguito da personale qualificato.

AVVERTENZA Non superare mai i carichi massimi consentiti (vedi capitolo "Dati tecnici").

Dopo aver percorso alcuni chilometri, ricontrollare che le viti di fissaggio degli attacchi siano ben chiuse.
