Ford Fiesta: Gancio di traino staccabile

PERICOLO

Quando non viene utilizzato, il gancio di traino deve essere fissato saldamente all'interno del bagagliaio.

Prestare particolare attenzione quando si monta il gancio di traino, poiché la sicurezza del veicolo e del rimorchio dipendono da questo.

Non utilizzare alcun attrezzo per montare o smontare il gancio di traino. Non modificare l'accoppiamento del rimorchio. Non scomporre o riparare il gancio di traino.

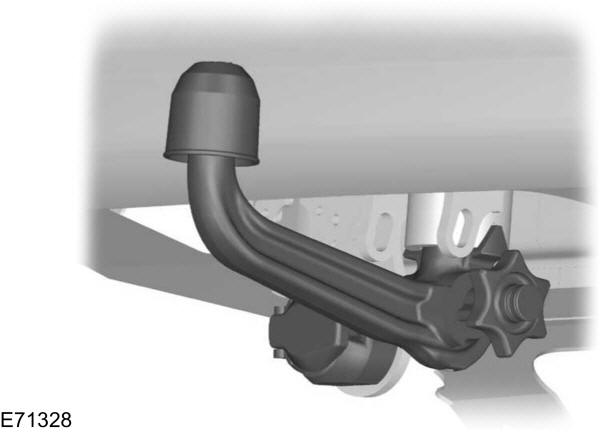

Al di sotto del paraurti posteriore si trovano la presa del rimorchio a 13 pin e la sede del gancio di traino. Ruotare la presa del rimorchio verso il basso di 90 gradi fino a quando non si insedia in posizione finale.

Sbloccaggio del meccanismo del gancio di traino

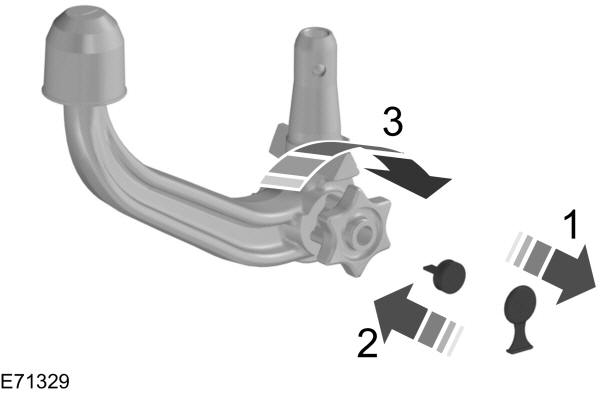

• Rimuovere il cappuccio di protezione (1). Inserire la chiave e ruotarla in senso orario per sbloccarla (2).
• Tenere fermo il gancio di traino. Estrarre la manopola e ruotarla in senso orario fino allo scatto (3).
• Il contrassegno rosso sulla manopola deve allinearsi al contrassegno verde sul gancio.
• Far scattare la manopola. Il gancio di traino è sbloccato.

Inserimento del gancio di traino

PERICOLO

Il gancio di traino può essere inserito solamente quando è completamente sbloccato.

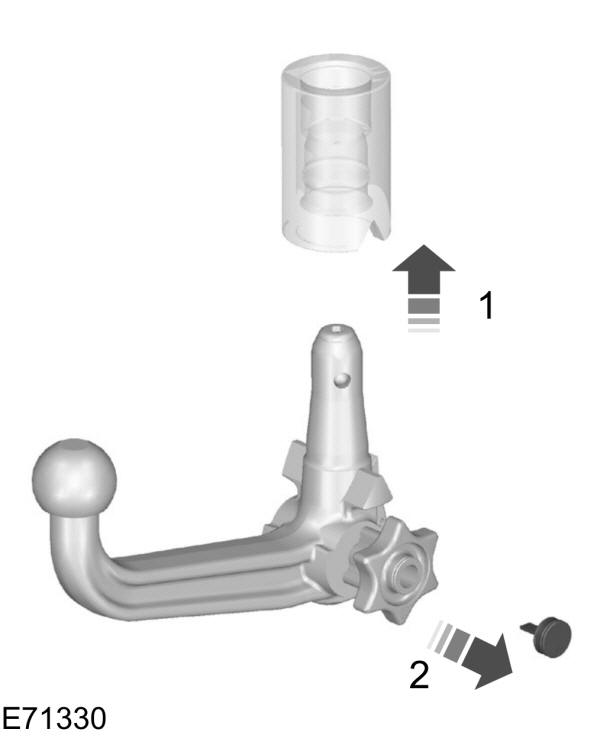

• Estrarre la copertura.
• Inserire il gancio di traino verticalmente e premerlo verso l'alto fino a quando non si insedia (1). Non tenere la mano accanto alla manopola.
• Il contrassegno verde sulla manopola deve allinearsi al contrassegno verde sul gancio.
• Per bloccarlo, ruotare la chiave in senso antiorario e rimuovere la chiave (2).
• Togliere il tappo protettivo dalla maniglia della chiave e inserire il tappo nella serratura.

Guida con un rimorchio

PERICOLO

Se non è possibile soddisfare una delle seguenti condizioni, non utilizzare il gancio di traino e farlo controllare da un tecnico qualificato.

Prima di iniziare il viaggio, accertarsi che il gancio di traino sia bloccato correttamente. Verificare che:

• i contrassegni verdi siano allineati

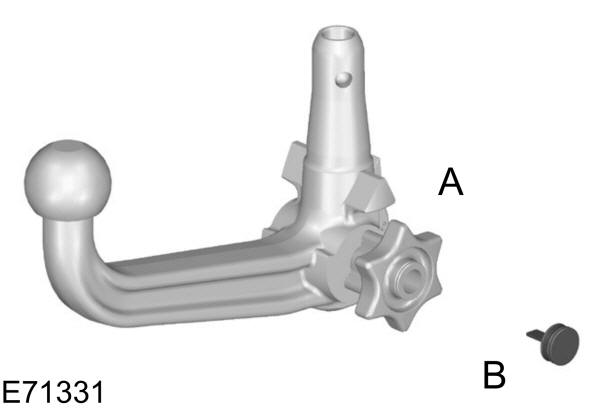

• la rotella (A) sia montata correttamente sul braccio della sfera del gancio di traino
• sia stata estratta la chiave (B)
• il gancio di traino sia saldamente fissato. Non si deve muovere quando tirato con forza.

Smontaggio del gancio di traino

• Sganciare il rimorchio.

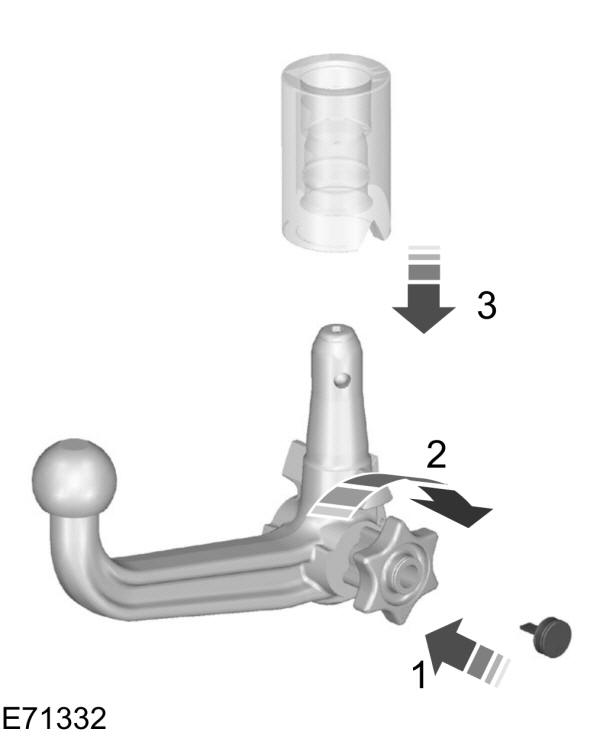

• Rimuovere il tappo di protezione. Premere il tappo nella maniglia della chiave. Inserire la chiave e sbloccare (1).
• Tenere fermo il gancio di traino. Estrarre la manopola, ruotarla in senso orario fino al punto di arresto (2) e smontare il gancio di traino (3).
• Far scattare la manopola.

Quando viene sbloccato in questo modo, il gancio di traino può essere reinserito in qualsiasi momento.

Guida senza rimorchio

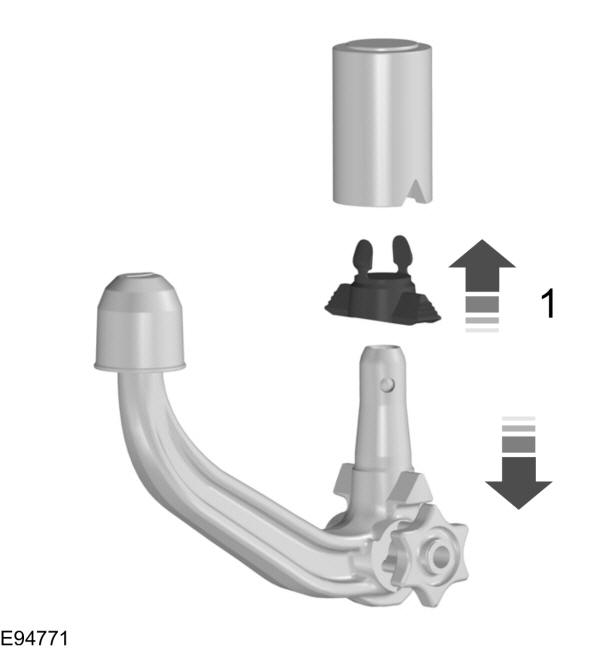

• Smontare il gancio di traino.
• Inserire il tappo nella sede (1).

PERICOLO

Non sbloccare mai il gancio di traino se il rimorchio è fissato.

Manutenzione

PERICOLO

Rimuovere il gancio di traino e proteggerne la sede con un tappo prima di pulire il veicolo con getti di vapore.

Tenere il sistema pulito. Lubrificare periodicamente cuscinetti, superfici di scorrimento e sfere di bloccaggio con del grasso privo di resina o dell'olio e bloccare con della grafite.

In caso di smarrimento, è possibile ordinare chiavi sostitutive al costruttore indicando il numero del cilindretto.
