SEDILI ANTERIORI

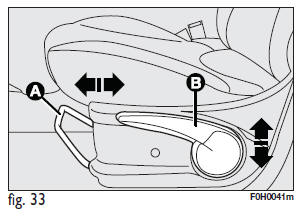

Regolazione in senso longitudinale Sollevare la leva A-fig. 33 e spingere il sedile avanti o indietro fino a raggiungere la posizione desiderata: in posizione di guida le braccia devono poggiare sulla corona del volante.
Verificare sempre che il sedile sia ben bloccato sulle guide, provando a spingerlo avanti e indietro.
Regolazione in altezza (lato guidatore) (per versioni/mercati, dove previsto) Agire ripetutamente sulla leva B-fig. 33 e spostarla in alto o in basso fino ad ottenere l’altezza desiderata.
AVVERTENZA La regolazione deve essere effettuata unicamente stando seduti al posto di guida e a vettura ferma.

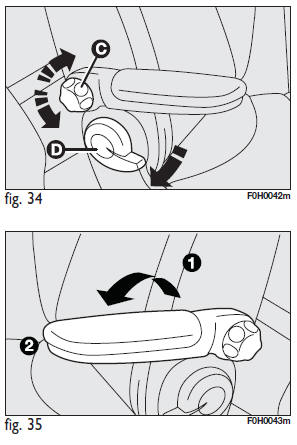

Regolazione inclinazione schienale
Agire sulla leva D-fig. 34 nel senso indicato dalla freccia, portare lo schienale nella posizione desiderata, quindi rilasciarla.
Regolazione lombare (per versioni/mercati, dove previsto)
Per regolare l’appoggio personalizzato tra schiena e schienale, ruotare la manopola C-fig. 34 in senso orario per aumentare la spinta lombare oppure in senso antiorario per diminuirla.
ATTENZIONE Dopo avere effettuato le regolazioni, assicurarsi sempre dell’avvenuto aggancio dei sedili. |
Regolazione bracciolo fig. 35 (per versioni/mercati, dove previsto)
Per utilizzare il bracciolo occorre portarlo dalla posizione 1 alla posizione 2.
Posizionamento sedile passeggero a tavolino

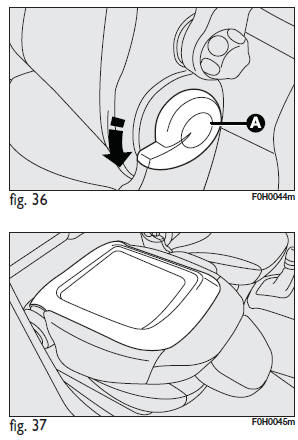

Portare il bracciolo (per versioni/mercati, dove previsto) in posizione verticale Dal posto guida o dai posti posteriori agire sulla leva A-fig. 36 nel senso indicato dalla freccia, ribaltare lo schienale sul cuscino, quindi rilasciarla. In questa posizione il retro dello schienale fig. 37 può essere utilizzato come tavolino.
Posizionamento sedile lato guida a tavolino
Per posizionare il sedile lato guida a tavolino, asportare completamente l’appoggiatesta (vedere paragrafo "Estrazione appoggiatesta" al capitolo "Appoggiatesta") seguire il procedimento descritto precedentemente.
Riscaldamento sedili (per versioni/mercati, dove previsto)
Per l’inserimento/disinserimento premere i pulsanti B-fig. 38 per riscaldare il sedile lato guida e C per riscaldare il sedile lato passeggero.
L’inserimento è segnalato dall’accensione del led sul pulsante stesso.
SEDILE POSTERIORE SCORREVOLE
Regolazioni da interno vettura
Regolazione in senso longitudinalefig. 39
Sollevare rispettivamente la leva A oppure la leva B, per regolare la porzione di sedile desiderata, spingere quindi il sedile avanti o indietro.

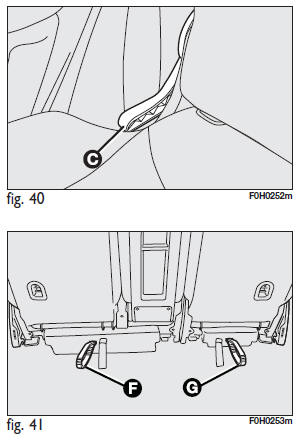

Regolazione inclinazione dello schienale fig. 40
Agire sulla leva C, portare lo schienale in posizione, quindi rilasciarla.
Per evitare funzionamenti irregolari: premere sempre a fondo la leva C.
SEDILE POSTERIORE FISSO (per versioni/mercati, dove previsto)
Per il ribaltamento del sedile, vedere il paragrafo "Ampliamento del bagagliaio".
Regolazioni da vano bagagli
Regolazione in senso longitudinale fig. 41
Agire sulle maniglie F e G per regolare la porzione di sedile desiderata spingendo il sedile avanti o indietro.
ATTENZIONE Dopo le regolazioni, assicurarsi sempre dell’avvenuto aggancio dei sedili. |
Regolazione inclinazione dello schienale fig. 42
Agire rispettivamente sulla leva A oppure sulla leva B, per regolare la porzione di schienale desiderata, portare lo schienale in posizione, quindi rilasciarla.
Regolazione schienale centrale dall’interno
Per portare lo schienale centrale nella posizione orizzontale:
Con schienale centrale completamente abbassato sul cuscino e relativo appoggiatesta estratto (come illustrato in figura), è possibile usufruire dell’impronta porta bicchiere A-fig. 43 (per versioni/mercati, dove previsto).

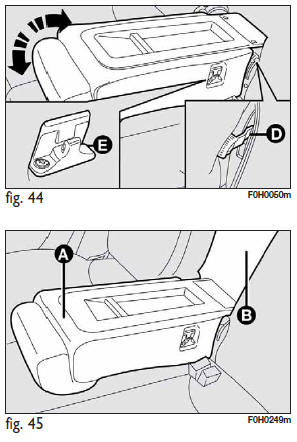

Per riposizionare lo schienale centrale in posizione verticale, agire nuovamente sulla leva D-fig. 44 (una per lato) e riallinearlo agli schienali posteriori laterali fino ad avvertire l’aggancio di sicurezza dell’apposito gancio di fissaggio E.
ATTENZIONE Rilasciata la leva di regolazione,
verificare sempre che il sedile sia bloccato sulle guide, provando
a spostarlo avanti e indietro.
La mancanza di questo bloccaggio potrebbe provocare lo spostamento inaspettato del sedile. |
Vano passaggio sci fig. 45
Il bracciolo completamente abbassato, rende disponibile il vano passaggio sci.
Il vano può essere utilizzato per il trasporto di carichi lunghi (es. sci), infilandoli nel bagagliaio.
Per accedere al passaggio B abbassare lo schienale posteriore centrale A (secondo la procedura descritta precedentemente)
ATTENZIONE Per avere la massima protezione, tenere lo schienale in posizione eretta, appoggiarvi bene la schiena e tenere la cintura di sicurezza ben aderente al bacino. |

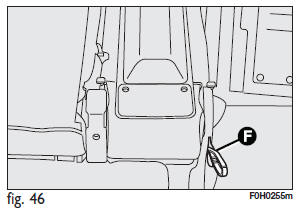

Regolazione schienale centrale da vano bagagli fig. 46
Tirare la fettuccia F e contemporaneamente spingere in avanti la parte superiore dello schienale fino a sganciare la molletta di ritegno. Accompagnare lo schienale fino a raggiungere la posizione orizzontale e rilasciare la fettuccia F. Invertire l’operazione per riposizionare lo schienale in posizione verticale assicurandosi dell’avvenuto aggancio della molletta di ritegno.
ATTENZIONE I carichi passanti nel vano passaggio sci devono essere adeguatamente fissati per evitare che vengano proiettati in caso di urto o di forti frenate. |
ATTENZIONE Qualunque regolazione deve essere eseguita a vettura ferma. |

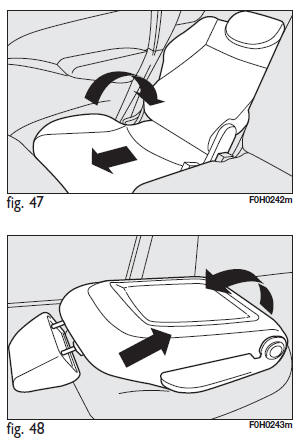

Posizione relax lato passeggero
Per ottenere la posizione relax occorre posizionarsi con porta posteriore aperta e:
Posizione relax lato guida
La procedura è la medesima ma inizialmente occorre asportare completamente l’appoggiatesta del sedile lato guida (vedere paragrafo "Appoggiatesta" di questo capitolo).
AVVERTENZA Per le operazioni da effettuare sui sedili, per consentire l’ampliamento del bagagliaio, fare riferimento al capitolo specifico "Ampliamento bagagliaio".
