Toyota Yaris Hybrid: Sostituzione delle lampadine - Lampadine - Manutenzione Toyota Yaris Hybrid: Sostituzione delle lampadine

■ Fari

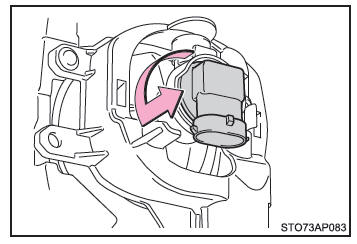

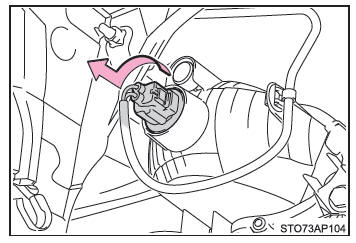

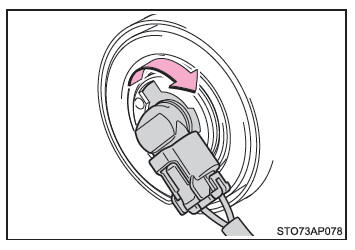

1. Ruotare il portalampada in senso antiorario.

Sostituzione delle lampadine

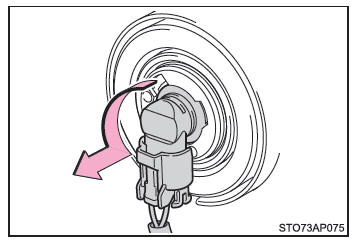

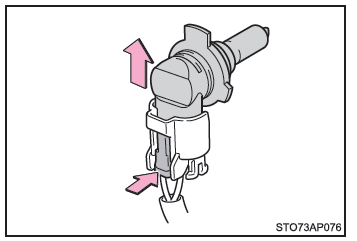

2. Estrarre la lampadina mentre si preme il pulsante di sbloccaggio del connettore.

Sostituzione delle lampadine

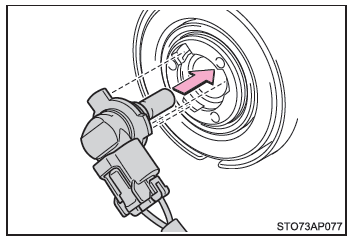

3. Sostituire la lampadina e installare il portalampada.

Allineare le 3 linguette della lampadina con il supporto di montaggio, quindi inserirla.

Sostituzione delle lampadine

4. Ruotare e fissare in sede il portalampada.

Scrollare delicatamente il portalampada per verificare che non si sia allentato, accendere una volta i fari e verificare visivamente che non filtri alcuna luce attraverso il supporto di montaggio.

Sostituzione delle lampadine

■ Fari fendinebbia (se presenti)

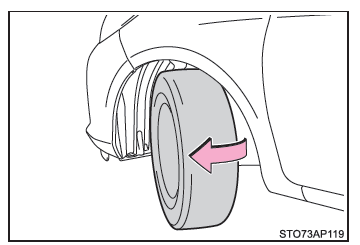

1. Ruotare il volante nella direzione opposta rispetto a quella della lampadina da sostituire.

Ruotare il volante in modo tale da poter infilare agevolmente la mano tra il pneumatico e il rivestimento del parafango.

Sostituzione delle lampadine

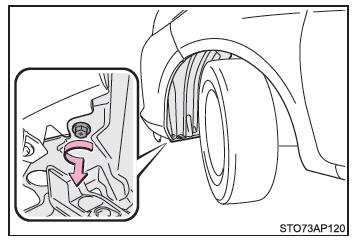

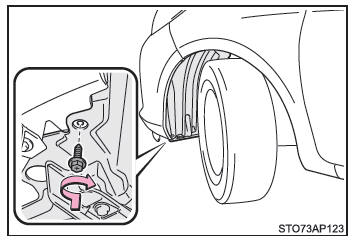

2. Rimuovere la vite.

Sostituzione delle lampadine

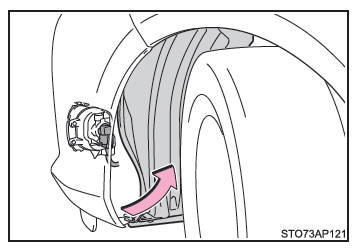

3. Rimuovere parzialmente il rivestimento del parafango finché non sia visibile la lampadina.

Sostituzione delle lampadine

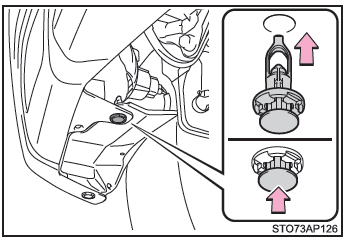

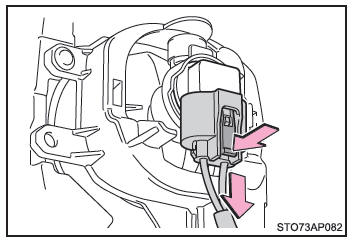

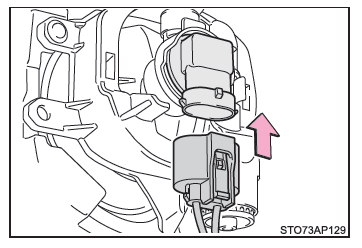

4. Rimuovere il connettore premendo il dispositivo di sbloccaggio.

Sostituzione delle lampadine

5. Ruotare il portalampada in senso antiorario.

Sostituzione delle lampadine

6. Presentare in posizione la nuova lampadina.

Allineare le 3 linguette della lampadina con il supporto di montaggio, quindi inserirla.

Sostituzione delle lampadine

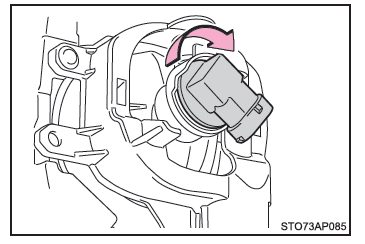

7. Ruotare e fissare in sede la lampadina.

Sostituzione delle lampadine

8. Installare il connettore.

Scrollare delicatamente il portalampada per verificare che non si sia allentato, accendere una volta il faro fendinebbia e verificare visivamente che non filtri alcuna luce attraverso il supporto di montaggio.

Sostituzione delle lampadine

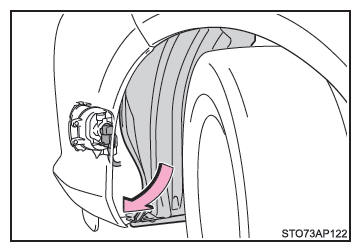

9. Installare nuovamente il rivestimento del parafango.

Applicare l'estremità del rivestimento del parafango nella parte interna del paraurti anteriore.

Sostituzione delle lampadine

10. Installare la vite.

Sostituzione delle lampadine

■ Luci di posizione anteriori/luci di guida diurna (a bulbo)

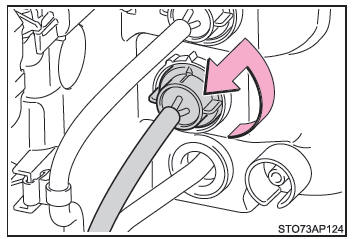

1. Ruotare il portalampada in senso antiorario.

Sostituzione delle lampadine

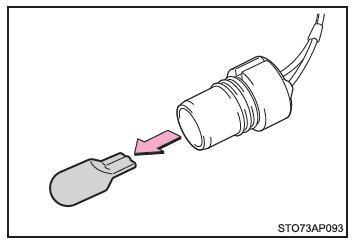

2. Rimuovere la lampadina

Sostituzione delle lampadine

3. Per l'installazione, invertire l'ordine dei punti elencati.

■ Luci degli indicatori di direzione anteriori

1. Ruotare il portalampada in senso antiorario.

Tipo A

Tipo A

Tipo B

Tipo B

2. Rimuovere la lampadina

Tipo A

Tipo A

Tipo B

Tipo B

3. Per l'installazione, invertire l'ordine dei punti elencati.

■ Luci degli indicatori di direzione laterali

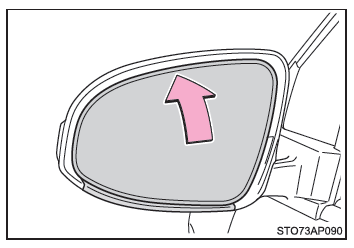

1. Premere sullo specchietto.

Luci degli indicatori di direzione laterali

2. Rimuovere lo specchietto.

Per evitare danni al veicolo, avvolgere il cacciavite con del nastro adesivo.

Luci degli indicatori di direzione laterali

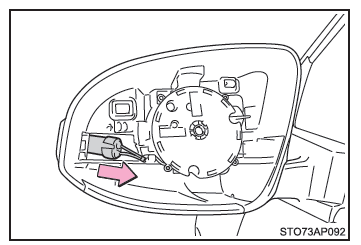

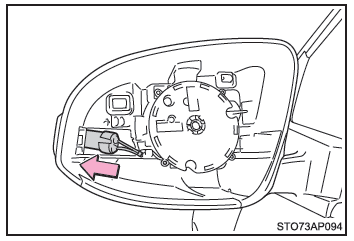

3. Rimuovere il portalampada.

Luci degli indicatori di direzione laterali

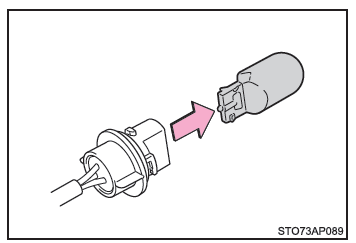

4. Rimuovere la lampadina.

Luci degli indicatori di direzione laterali

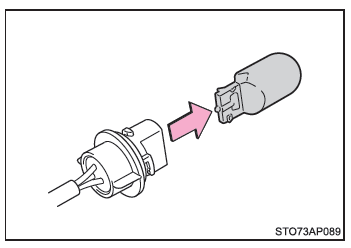

5. Una volta installata la nuova lampadina, fissare saldamente il portalampada al corpo dello specchio.

Luci degli indicatori di direzione laterali

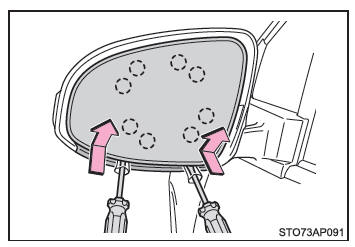

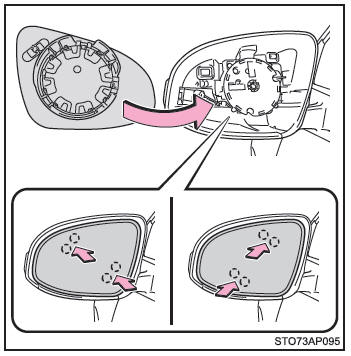

6. Allineare le linguette e fissare saldamente lo specchio inserendo ciascun paio di linguette diagonalmente opposte nel rispettivo ordine.

Assicurarsi di inserire le linguette nell'ordine indicato in figura, quindi inserirle sino ad avvertire uno scatto.

Se non si avverte lo scatto, non forzare per inserire le linguette, ma rimuovere lo specchio e verificare che le linguette siano allineate.

Luci degli indicatori di direzione laterali

■ Luci di stop/coda (a bulbo) e luci degli indicatori di direzione posteriori

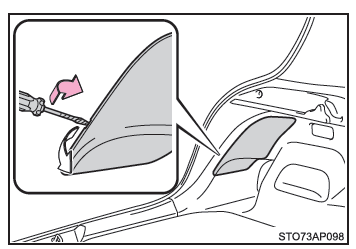

1. Aprire il portellone posteriore e rimuovere la copertura.

Per evitare danni al veicolo, avvolgere il cacciavite con del nastro adesivo.

Luci degli indicatori di direzione laterali

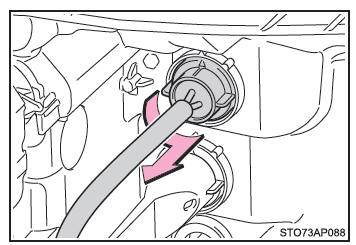

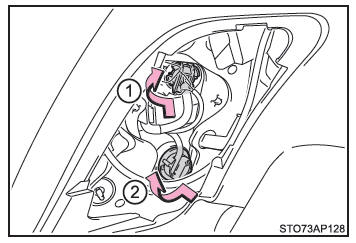

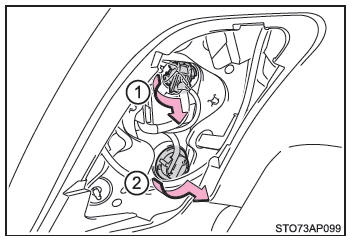

2. Ruotare il portalampada in senso antiorario.

  1. Luce di stop/coda
  2. Luce dell'indicatore di direzione posteriore

Luci degli indicatori di direzione laterali

3. Rimuovere la lampadina.

  1. Luce di stop/coda
  2. Luce dell'indicatore di direzione posteriore

Luci degli indicatori di direzione laterali

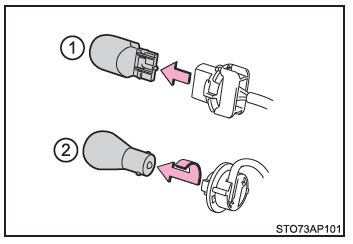

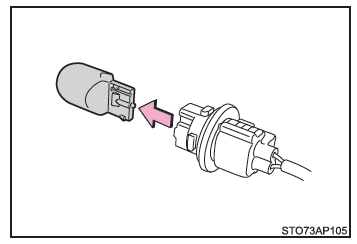

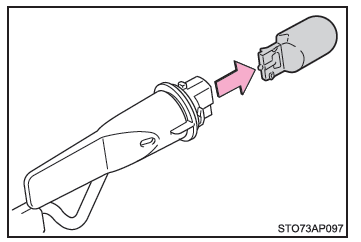

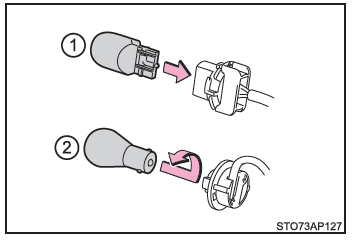

4. Installare la nuova lampadina.

  1. Luce di stop/di coda
  2. Luce dell'indicatore di direzione posteriore

Luci degli indicatori di direzione laterali

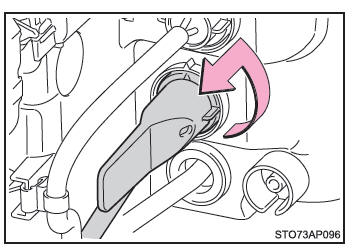

5. Ruotare e fissare in sede il portalampada.

  1. Luce di stop/di coda
  2. Luce dell'indicatore di direzione posteriore

Luci degli indicatori di direzione laterali

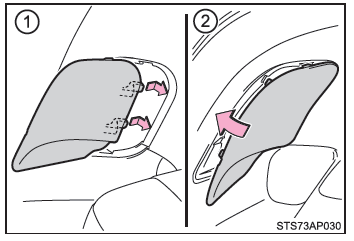

6. Installare la copertura.

  1. Allineare le graffe del coperchio ai dentelli.
  2. Premere il coperchio fino a quando non è fissato.

Luci degli indicatori di direzione laterali

■ Luce della targa

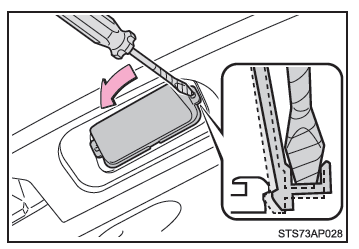

1. Rimuovere il coperchio.

Inserire un cacciavite della dimensione corretta nel foro del coperchio e rimuoverlo come mostrato in figura.

Per evitare danni al veicolo, avvolgere il cacciavite con del nastro adesivo.

Luci degli indicatori di direzione laterali

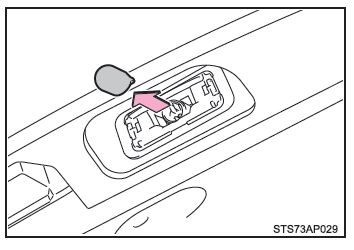

2. Rimuovere la lampadina.

Luci degli indicatori di direzione laterali

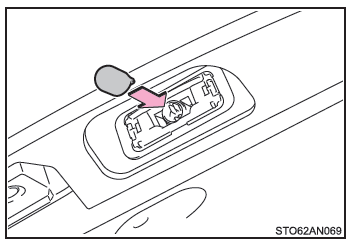

3. Installare la nuova lampadina.

Luci degli indicatori di direzione laterali

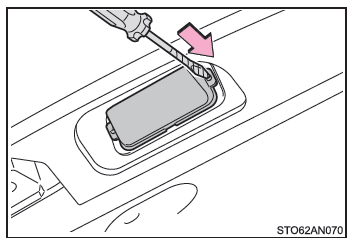

4. Installare la copertura.

Inserire un cacciavite della dimensione corretta in uno dei fori e premerlo fino a percepire uno scatto. Ripetere l'operazione anche per l'altro foro.

Luci degli indicatori di direzione laterali

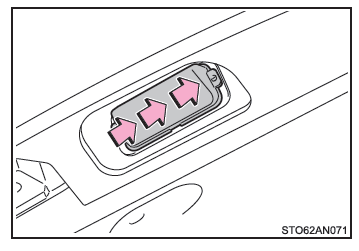

5. Assicurarsi che la copertura sia correttamente fissata esercitando pressione sull'intera superficie della stessa.

Luci degli indicatori di direzione laterali

■ Luce di retromarcia/faro retronebbia

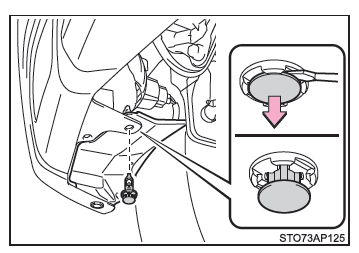

1. Togliere il fermaglio e rimuovere in parte la copertura.

Tirare la sezione centrale del morsetto, rimuovere ed estrarre il blocco.

Luci degli indicatori di direzione laterali

2. Ruotare il portalampada in senso antiorario.

Luci degli indicatori di direzione laterali

3. Rimuovere la lampadina.

Luci degli indicatori di direzione laterali

4. Dopo aver installato la nuova lampadina, installare nuovamente il fermaglio.

Durante l'installazione del morsetto, inserirlo spingendo la sua parte centrale.

Luci degli indicatori di direzione laterali

■ Sostituzione delle seguenti lampadine

Se una qualsiasi lampadina sotto elencata è bruciata, farla sostituire da un qualsiasi concessionario autorizzato Toyota o officina, o un altro professionista adeguatamente qualificato e attrezzato.

■ Luci a LED

Le luci di posizione anteriori e le luci di guida diurna (a LED), le luci di stop/coda (a LED) e la terza luce di stop sono formate da una serie di LED. Se uno dei LED dovesse bruciarsi, portare il veicolo presso un qualsiasi concessionario autorizzato Toyota o officina, o un altro professionista adeguatamente qualificato e attrezzato, per far sostituire la luce.

Se uno o più LED di una luce di stop dovessero bruciarsi, il veicolo potrebbe non essere conforme alle leggi locali (ECE).

■ Formazione di condensa all'interno della lente

La formazione temporanea di condensa all'interno della lente del faro non indica un malfunzionamento. Per maggiori informazioni, nelle seguenti situazioni contattare un qualsiasi concessionario autorizzato Toyota o officina, o un altro professionista adeguatamente qualificato e attrezzato:

● All'interno della lente si sono formate grandi gocce d'acqua.

● All'interno del faro si è accumulata acqua.

■ Quando si sostituiscono le lampadine

AVVISO

■ Sostituzione delle lampadine

● Spegnere i fari. Non tentare di sostituire la lampadina subito dopo aver spento i fari.

Le lampadine raggiungono temperature molto elevate e potrebbero provocare ustioni.

● Non toccare il vetro della lampadina con le mani nude. Se non è possibile evitare di toccare la parte in vetro, utilizzare un panno pulito e asciutto per escludere depositi di olio e umidità sulla lampadina.

Inoltre, se la lampadina viene graffiata o fatta cadere, potrebbe scoppiare o rompersi.

● Installare completamente le lampadine e tutti i componenti per fissarle. In caso di inosservanza, si possono verificare danni termici, incendi o l'acqua potrebbe penetrare nell'unità del faro. Questo potrebbe danneggiare i fari o favorire la formazione di condensa sulla lente.

■ Per evitare danni o incendi

● Accertarsi che le lampadine siano completamente inserite e bloccate.

● Controllare il numero di watt della lampadina prima di installarla, per evitare danneggiamenti dovuti al calore.
