Hyundai i20: Orientamento fari e luci antinebbia anteriori (per Europa) - Lampadine luci - Manutenzione - Hyundai i20 - Manuale del proprietarioHyundai i20: Orientamento fari e luci antinebbia anteriori (per Europa)

Orientamento fari

Orientamento fari

  1. Gonfiare a dovere gli pneumatici e togliere qualsiasi carico dal veicolo ad eccezione di quelli costituiti dal guidatore, dalla ruota di scorta e dagli attrezzi in dotazione.
  2. Il veicolo deve essere parcheggiato in piano.
  3. Disegnare sullo schermo due linee verticali (passanti ognuna attraverso il centro del rispettivo faro) ed una linea orizzontale (passante attraverso il centro dei due fari).
  4. Con i fari e la batteria in condizioni di funzionamento normali, orientare i fari in modo che il punto più luminoso cada sulle linee orizzontale e verticali.
  5. Per orientare il faro anabbagliante/ abbagliante verso sinistra o verso destra, ruotare il comando del conducente (2) in senso orario o antiorario. Per orientare il faro anabbagliante/abbagliante verso l'alto o verso il basso, ruotare il comando del conducente (1) in senso orario o antiorario.

Orientamenti dei fendinebbia anteriori

Orientamenti dei fendinebbia anteriori

I fendinebbia anteriori si orientano allo stesso modo dei fari.

Con i fendinebbia anteriori e la batteria in condizioni di funzionamento normali, orientare i fendinebbia. Per orientare i fendinebbia anteriori verso l'alto o verso il basso, ruotare il comando del conducente (1) in senso orario o antiorario.

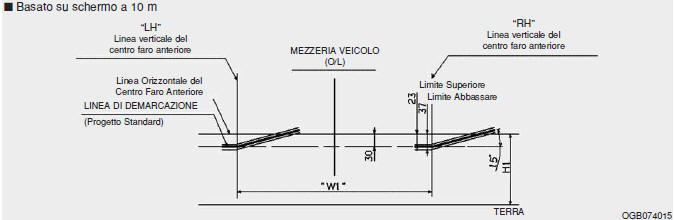

Punto di orientamento

Punto di orientamento

Punto di orientamento

Fari anabbaglianti (Lato guida a sinistra)

  1. Accendere gli anabbaglianti senza il conducente a bordo.
  2. La linea di demarcazione deve venire proiettata nel campo di tolleranza indicato.
  3. Quando si orientano i fari anabbaglianti, eseguire l'orientamento verticale dopo aver eseguito quello orizzontale.
  4. Regolare il dispositivo di regolazione dei fari, se in dotazione, sulla posizione "0".

Punto di orientamento

Fari anabbaglianti (Lato guida a destra)

  1. Accendere gli anabbaglianti senza il conducente a bordo.
  2. La linea di demarcazione deve venire proiettata nel campo di tolleranza indicato.
  3. Quando si orientano i fari anabbaglianti, eseguire l'orientamento verticale dopo aver eseguito quello orizzontale.
  4. Regolare il dispositivo di regolazione dei fari, se in dotazione, sulla posizione "0".

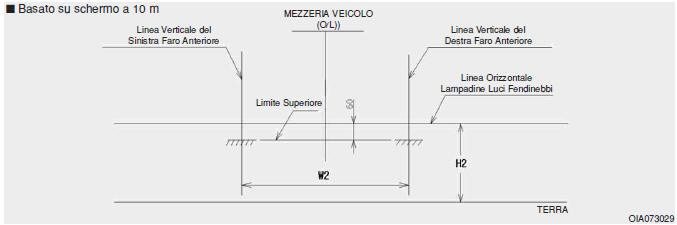

Luci fendinebbia anteriori

Luci fendinebbia anteriori

  1. Accendere le luci fendinebbia anteriori con conducente (75 kg) a bordo.
  2. La linea di demarcazione deve venire proiettata nel campo di tolleranza (zona ombreggiata).

Sostituzione indicatori di direzione laterali

Sostituzione indicatori di direzione laterali

Se il faro non funziona, si consiglia di far controllare il veicolo da un concessionario autorizzato HYUNDAI.
