Fari posteriori

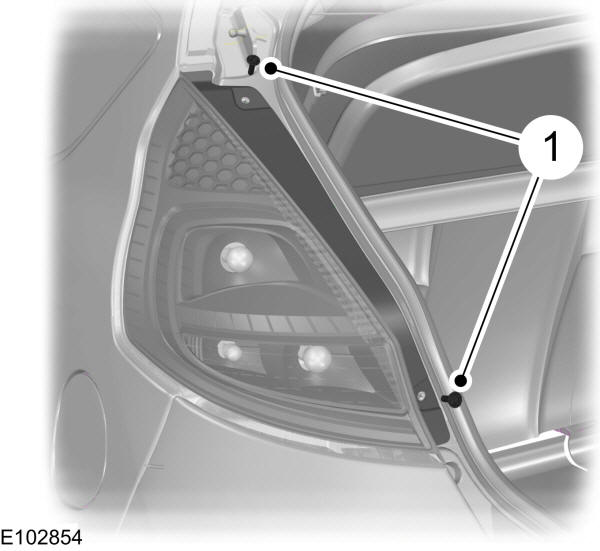

1. Svitare le viti.

Fari posteriori

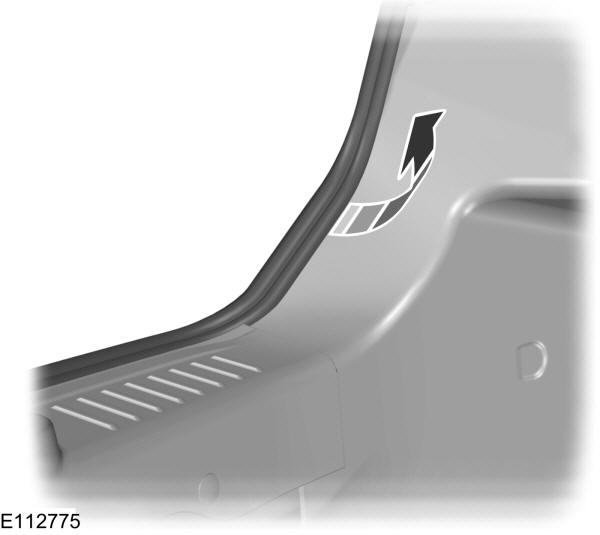

2. Sollevare la tenuta del bagagliaio.

Fari posteriori

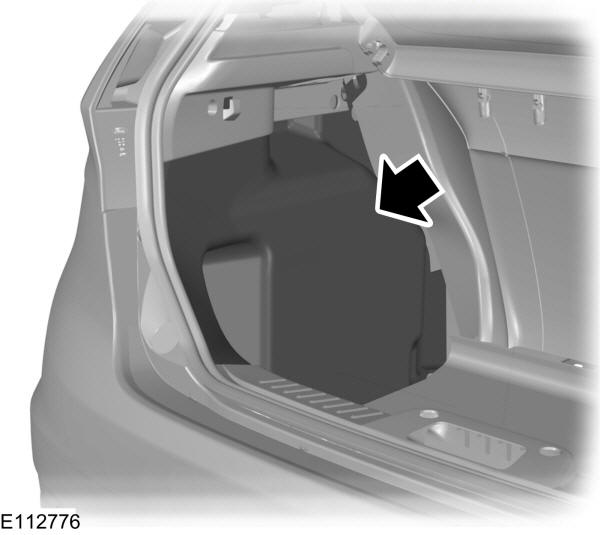

3. Rimuovere il tappeto.

Fari posteriori

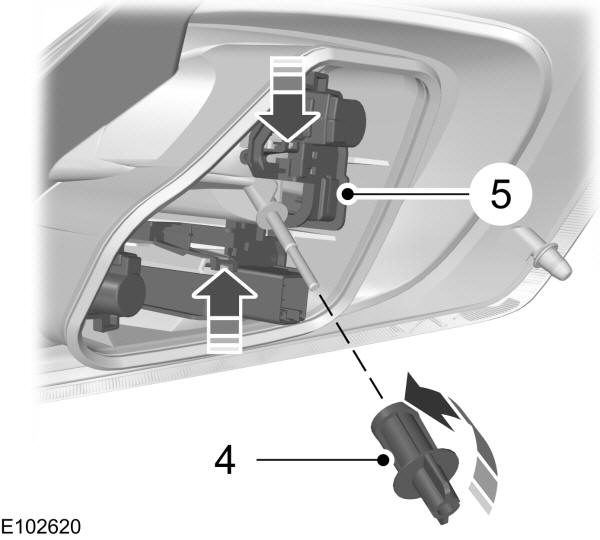

4. Rimuovere il dado ad alette.

5. Smontare la luce posteriore e sganciarla dal portalampada.

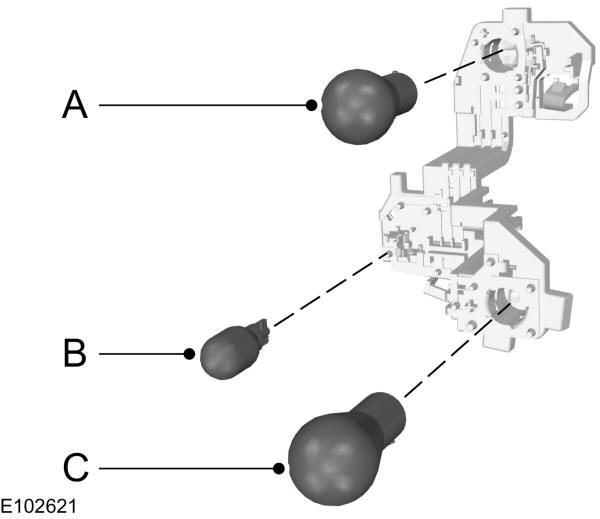

Fari posteriori

  1. Luci di posizione posteriori e freni
  2. Retromarcia
  3. Spia
4. Rimuovere la lampadina.

Fendinebbia posteriori

Nota:  I retronebbia non sono complessivi riparabili, si prega di rivolgersi alla concessionaria in caso di guasti.

Terza luce di arresto

Nota:  Il pannello LED non può essere sottoposto a manutenzione. In caso di guasto, consultare il concessionario.

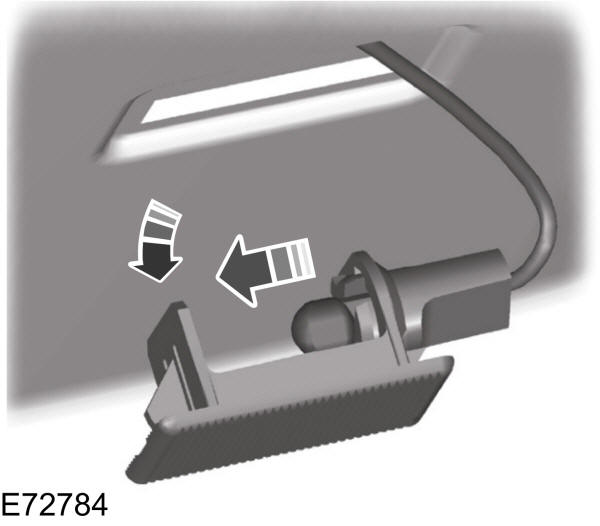

Luce targa

Luce targa

  1. Sganciare il fermo elastico con cautela.
  1. Smontare la luce.
  1. Rimuovere la lampadina.

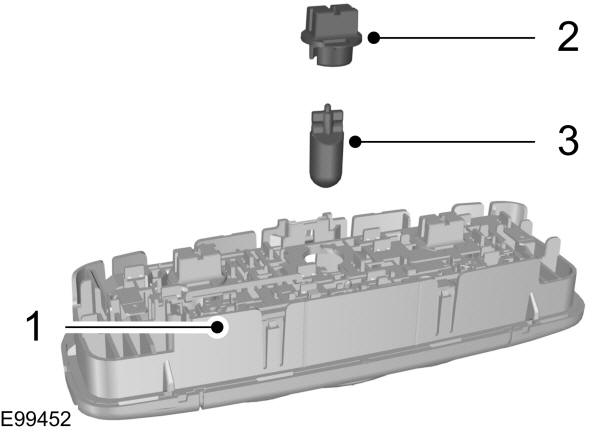

Luce abitacolo

Luce abitacolo

  1. Scalzare con cura la lampadina.
  1. Ruotare il portalampada in senso antiorario e smontarlo.
  1. Rimuovere la lampadina.

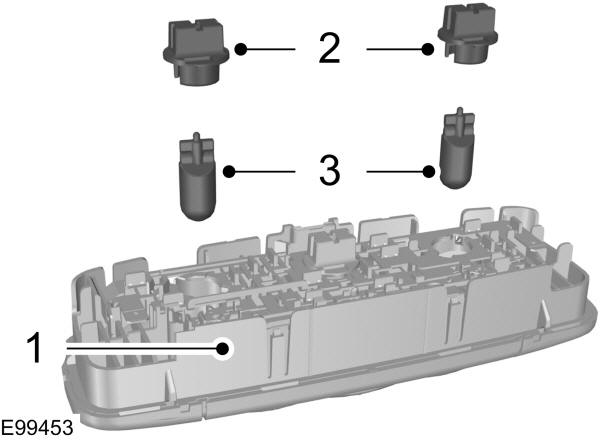

Luci di lettura

Luci di lettura

  1. Scalzare con cura la lampadina.
  1. Ruotare il portalampada in senso antiorario e smontarlo.
  1. Rimuovere la lampadina.

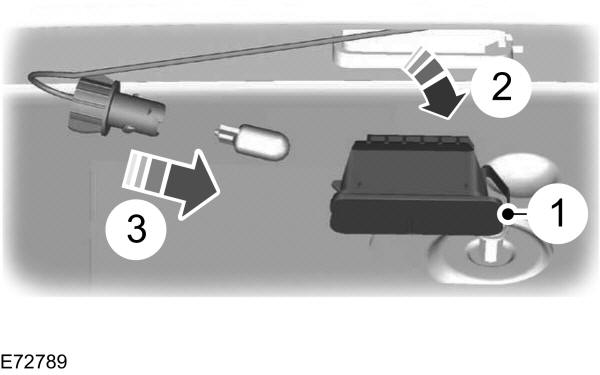

Luce bagagliaio e luce pozzetto

Luce bagagliaio e luce pozzetto

  1. Scalzare con cura la lampadina.
  1. Rimuovere la lampadina.

Tabella specifiche lampadine

Luce  Specifica  Potenza (watt)
Indicatore di direzione anteriore  PY21W  21
Fari abbaglianti  H1  55
Faro anabbagliante  H7  55
Indicatore di direzione laterale  WY5W  5
Fendinebbia anteriore  H11  55
Luci di posizione  W5W  5
Indicatore di direzione posteriore  PY21W  21
Luce di arresto e posteriore  P21/5W  21/5
Fari retronebbia  P21W  21
Luce di retromarcia  W16W  16
Luce targa  W5W  5
Luce abitacolo  W6W  6
Luce di lettura  W5W  5
Luce bagagliaio  W5W  5
