Ford Fiesta: Avviamento veicolo con cavi volanti - Batteria del veicolo - Ford Fiesta - Manuale del proprietarioFord Fiesta: Avviamento veicolo con cavi volanti

Ford Fiesta / Ford Fiesta - Manuale del proprietario / Batteria del veicolo / Avviamento veicolo con cavi volanti

PERICOLO

Non utilizzare le linee di alimentazione carburante, i coperchi punterie o il collettore di aspirazione come punti di collegamento a massa.

AVVERTENZA
Collegare solo le batterie con la stessa tensione nominale.

AVVERTENZA
Utilizzare sempre cavi di avviamento d'emergenza con morsetti isolati e dimensioni adeguate.

AVVERTENZA
Non scollegare la batteria dal circuito elettrico del veicolo.

Per collegare i cavi di avviamento di emergenza

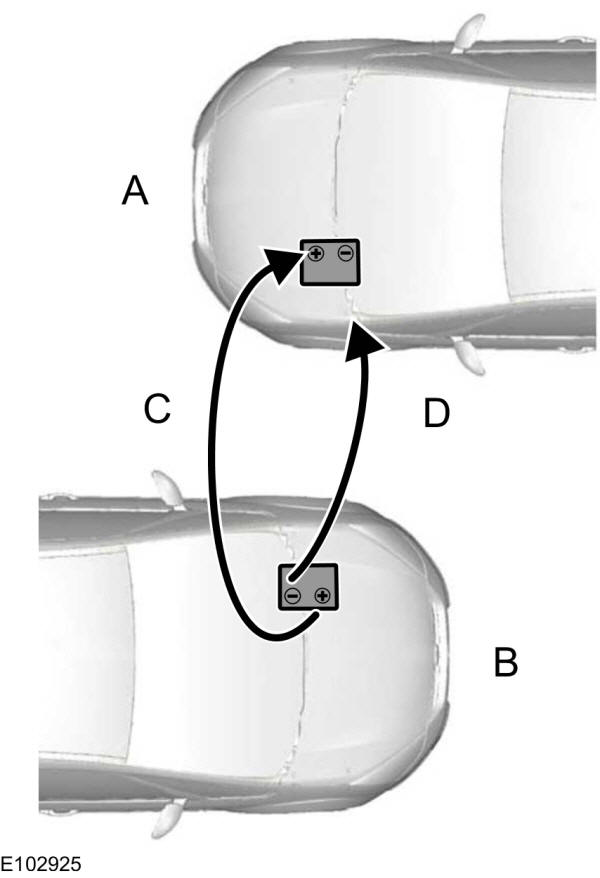

Per collegare i cavi di avviamento di emergenza

A.Batteria veicolo scarica

B.Batteria ausiliaria veicolo

C.Cavo di collegamento positivo

D.Cavo di collegamento negativo
  1. Parcheggiare i due veicoli in modo che non si tocchino.
  1. Spegnere il motore e tutti i dispositivi elettrici.
  1. Collegare il terminale positivo (+) del veicolo B al terminale positivo (+) del veicolo A (cavo C).
  1. Collegare il terminale negativo (-) del veicolo B al collegamento a massa del veicolo A (cavo D). Vedere  Battery connection points.
AVVERTENZA
Non collegare il morsetto negativo (-) della batteria scarica.

AVVERTENZA
Accertarsi che i cavi siano a distanza di sicurezza da qualsiasi parte mobile e dai componenti del sistema di mandata carburante.

Avviamento del motore
  1. Fare girare il motore del veicolo B a un regime moderatamente elevato.
  1. Avviare il motore del veicolo A.
  1. Far girare ambedue i motori almeno per tre minuti prima di scollegare i cavi.
AVVERTENZA
Non accendere i fari quando si scollegano i cavi. La tensione massima potrebbe fare esplodere le lampadine.

Scollegare i cavi in ordine inverso.

Batteria del veicolo

...

Punti di collegamento batteria

AVVERTENZA Non collegare il morsetto negativo (-) della batteria scarica.   ...
