Toyota Yaris Hybrid: Controllo e sostituzione
dei fusibili
Se uno qualsiasi dei componenti elettrici non funziona, potrebbe essersi bruciato un fusibile. Se ciò accade, controllare e sostituire tutti i fusibili necessari.
- Portare l'interruttore POWER nella posizione "LOCK" (veicoli senza sistema di entrata e avviamento intelligente) o spento (veicoli con sistema di entrata e avviamento intelligente).
- Aprire il coperchio della scatola fusibili.

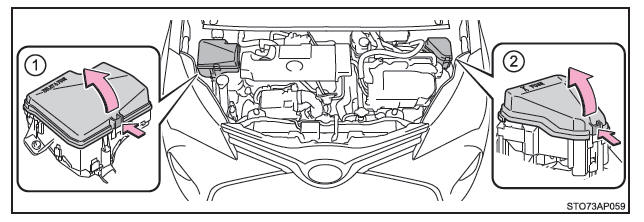

- Vano motore: scatole fusibili tipo A e B
1. Scatola fusibili tipo A
Premere la linguetta e sollevare lo sportello.

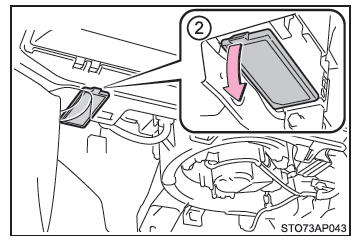

2. Scatola fusibili tipo B
Premere la linguetta e sollevare lo sportello.

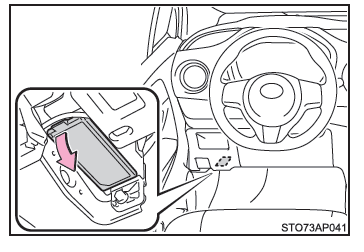

- Plancia (veicoli con guida a sinistra)
Rimuovere lo sportello.

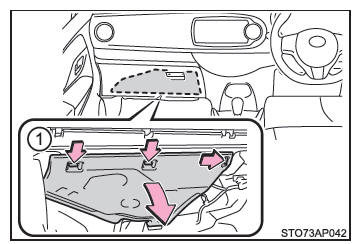

- Plancia (veicoli con guida a destra)
1. Rimuovere il coperchio.
Non esercitare una forza eccessiva per rimuovere il coperchio, poiché esso è collegato alla luce del vano piedi.
2. Rimuovere lo sportello.

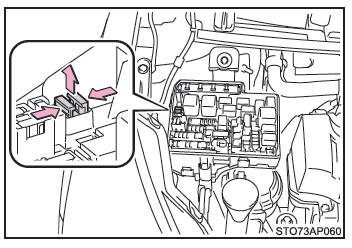

3. Rimuovere il fusibile con l'estrattore.
Solo i fusibili tipo A possono essere rimossi utilizzando l'estrattore.
4. Controllare se il fusibile è bruciato.
- Fusibile normale
- Fusibile bruciato
Sostituire il fusibile bruciato con un nuovo fusibile di amperaggio nominale adeguato. L'amperaggio nominale è indicato sullo sportello della scatola dei fusibili.

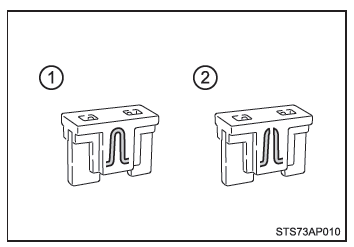

Tipo A

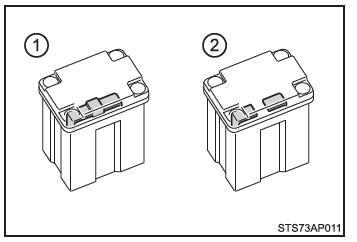

Tipo B

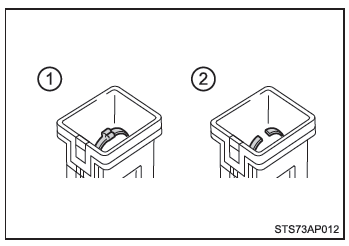

Tipo C

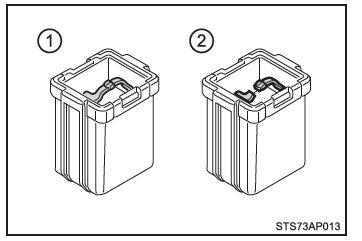

Tipo D

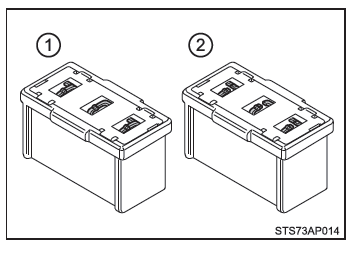

Tipo E

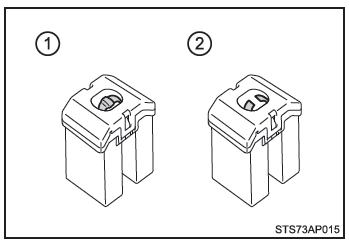

Tipo F

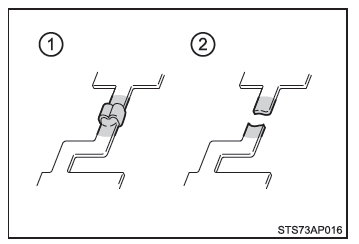

Tipo G
■ Dopo la sostituzione di un fusibile
● Se le luci non si accendono nemmeno dopo aver sostituito il fusibile, potrebbe essere necessario sostituire una lampadina. ● Se il fusibile sostituito si brucia ancora, far ispezionare il veicolo da un qualsiasi concessionario autorizzato Toyota o officina, o da un altro professionista adeguatamente qualificato e attrezzato.
■ Se c'è un sovraccarico in un circuito
I fusibili sono realizzati in modo tale da bruciare per evitare il danneggiamento dell'intero cablaggio elettrico.
■ Quando si sostituiscono le lampadine
Toyota raccomanda di utilizzare prodotti originali Toyota specifici per il veicolo. Poiché determinate lampadine sono collegate a circuiti studiati per prevenire eventuali sovraccarichi, componenti non originali o non specifici per il veicolo potrebbero essere inutilizzabili.
AVVISO
■ Per evitare guasti del sistema e l'incendio del veicolo
Osservare le seguenti precauzioni.
La mancata osservanza di queste precauzioni potrebbe causare danni al veicolo e provocare incendi o lesioni.
● Non utilizzare mai un fusibile con amperaggio nominale superiore a quello prescritto, né utilizzare altri oggetti al posto del fusibile.
● Utilizzare sempre fusibili originali Toyota o equivalenti.
Non sostituire mai un fusibile con un filo, nemmeno come soluzione temporanea.
● Non modificare i fusibili o le scatole dei fusibili.
■ Scatola fusibili accanto all'unità di controllo dell'alimentazione
Non controllare né sostituire mai i fusibili, dato che vicino alla scatola fusibili sono presenti componenti e cablaggi ad alta tensione.
La mancata osservanza di questa precauzione potrebbe causare una scossa elettrica, con conseguenti lesioni gravi o mortali.
NOTA
■ Prima della sostituzione dei fusibili
Fare determinare e riparare la causa del sovraccarico elettrico appena possibile da un qualsiasi concessionario autorizzato Toyota o officina, o da un altro professionista adeguatamente qualificato e attrezzato.
