Fiat Idea: Sostituzione lampada interna

Per il tipo di lampada e relativa potenza consultare il paragrafo "Sostituzione di una lampada".

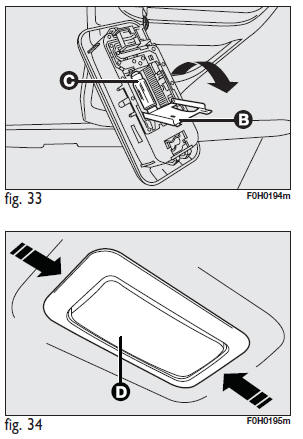

PLAFONIERA ANTERIORE fig. 32-33

Per sostituire le lampade, procedere come segue:

• agire nei punti indicati dalle frecce e rimuovere la plafoniera A;
• aprire lo sportellino di protezione B;
• sostituire le lampade C svincolandole dai contatti laterali accertandosi che le nuove lampade risultino correttamente bloccate tra i contatti stessi;
• richiudere lo sportellino B e fissare la plafoniera A nel proprio alloggiamento accertandosi dell’avvenuto bloccaggio.

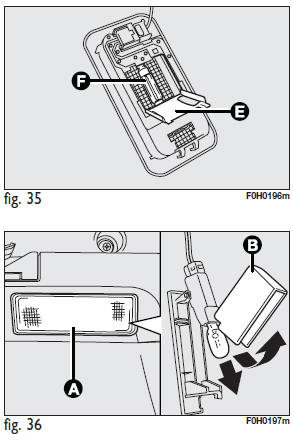

PLAFONIERA POSTERIORE fig. 34-35 (per versioni/mercati, dove previsto)

Per sostituire le lampade, procedere come segue:

• agire nei punti indicati dalle frecce e rimuovere la plafoniera D;
• aprire lo sportellino di protezione E;
• sostituire la lampada F svincolandola dai contatti laterali accertandosi che la nuova lampada risulti correttamente bloccata tra i contatti stessi;
• chiudere lo sportellino di protezione E e reinserire la plafoniera D nel proprio alloggiamento accertandosi dell’avvenuto bloccaggio.

PLAFONIERA BAGAGLIAIO fig. 36

Per sostituire la lampada, procedere segue:

• aprire il portellone bagagliaio;
• estrarre la plafoniera A facendo leva nel punto indicato dalla freccia.
• aprire la protezione B e sostituire la lampada inserita a pressione;

• richiudere la protezione B sul trasparente;
• rimontare la plafoniera A inserendola nella sua corretta posizione prima da un lato e quindi premendo sull’altro lato fino ad avvertire lo scatto di bloccaggio.
