Fiat Idea: Sostituzione fusibili - In emergenza - Fiat Idea - Manuale del proprietarioFiat Idea: Sostituzione fusibili

GENERALITÀ fig. 37

I fusibili proteggono l’impianto elettrico intervenendo in caso di avaria od intervento improprio sull’impianto stesso.

Quando un dispositivo non funziona, occorre pertanto verificare l’efficienza del relativo fusibile di protezione: l’elemento conduttore A non deve essere interrotto.

In caso contrario occorre sostituire il fusibile bruciato con un altro avente lo stesso amperaggio (stesso colore).

B: fusibile integro
C: fusibile con elemento conduttore interrotto.

Per sostituire un fusibile utilizzare la pinzetta D agganciata alla centralina su plancia portastrumenti.

Non sostituire mai un fusibile guasto con fili metallici o altro materiale di recupero.

ATTENZIONE Non sostituire in alcun caso un fusibile con un altro avente amperaggio superiore; PERICOLO DI INCENDIO.

Sostituzione fusibili

ATTENZIONE Se un fusibile generale di protezione sistemi di sicu - rezza (sistema air bag, sistema frenante), sistemi motopropulsore (sistema motore, sistema cambio) o sistema guida interviene: rivolgersi alla Rete Assistenziale Fiat.



ATTENZIONE Se un fusibile generale di protezione (MEGA-FUSE, MIDIFUSE, MAXI-FUSE) interviene rivolgersi alla Rete Assistenziale Fiat. Prima di sostituire un fusibile, accertarsi di aver tolto la chiave dal dispositivo di avviamento e di aver spento e/o disinserito tutti gli utilizzatori.

ATTENZIONE Nel caso il fusibile dovesse ulteriormente interrompersi, rivolgersi alla Rete Assistenziale Fiat.

Sostituzione fusibili

ACCESSO AI FUSIBILI

I fusibili della vettura sono raggruppati in due centraline ubicate sul lato sinistro della plancia e nel vano motore accanto alla batteria.

Centralina su plancia portastrumenti

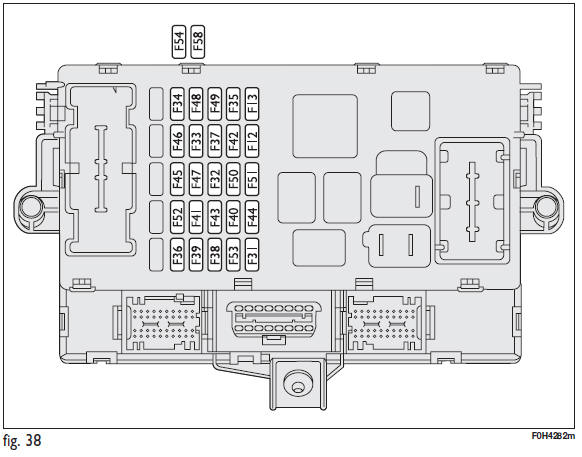

Per accedere alla centralina portafusibili su plancia portastrumenti fig. 38 occorre rimuovere la plastica di protezione A-fig. 39.

Sostituzione fusibili

Sostituzione fusibili

Centralina accanto alla batteria

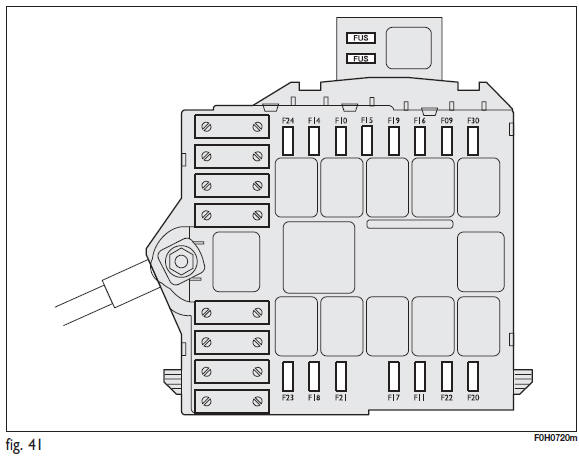

Per accedere alla centralina portafusibili fig. 41 ubicata accanto alla batteria, occorre rimuovere il relativo coperchio di protezione B - fig. 40.

Sostituzione fusibili

TABELLA RIASSUNTIVA FUSIBILI

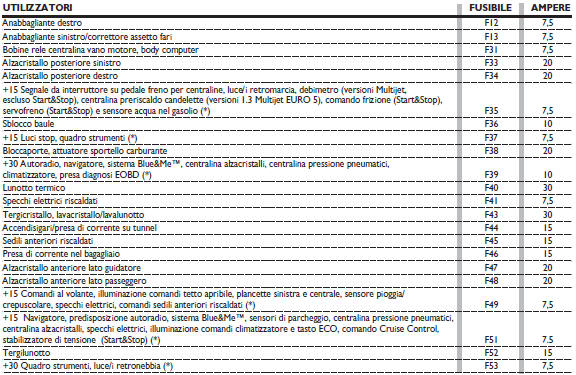

Centralina plancia

Centralina plancia

(*) +30 = polo positivo diretto batteria (non sotto chiave)
+15 = polo positivo sotto chiave

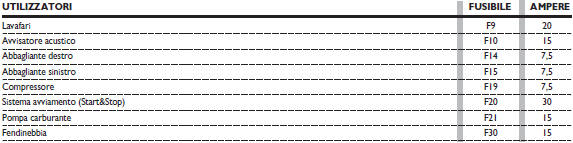

Centralina vano motore

Centralina vano motore

Centralina fusibili optional (su staffa ausiliaria)

Centralina fusibili optional (su staffa ausiliaria)

(*) +30 = polo positivo diretto batteria (non sotto chiave)
+15 = polo positivo sotto chiave
