Fiat Idea: FariORIENTAMENTO DEL FASCIO LUMINOSO
Un corretto orientamento dei fari è determinante per il comfort e la sicurezza del conducente e degli altri utenti della strada. Per garantire le migliori condizioni di visibilità viaggiando con i fari accesi, la vettura deve avere un corretto assetto dei fari stessi. Per il controllo e l’eventuale regolazione rivolgersi alla Rete Assistenziale Fiat.
CORRETTORE ASSETTO FARI
Funziona con chiave di avviamento in posizione MAR e luci anabbaglianti accese.
Quando la vettura è carica, si inclina all’indietro, provocando un innalzamento del fascio luminoso. In questo caso è pertanto necessario effettuare nuovamente un corretto orientamento.
Regolazione assetto fari fig. 122
Per la regolazione agire sui pulsanti
e
posti sulla plancia portastrumenti.
Il display fornisce l’indicazione visiva della posizione relativa alla regolazione.
Posizione 0 - una o due persone sui sedili anteriori.

Posizione 1 - cinque persone.
Posizione 2 - cinque persone + carico nel bagagliaio.
Posizione 3 - guidatore + massimo carico ammesso tutto stivato nel bagagliaio.
AVVERTENZA Controllare l’orientamento dei fasci luminosi ogni volta che cambia il peso del carico trasportato.
REGOLAZIONE FARI ALL’ESTERO

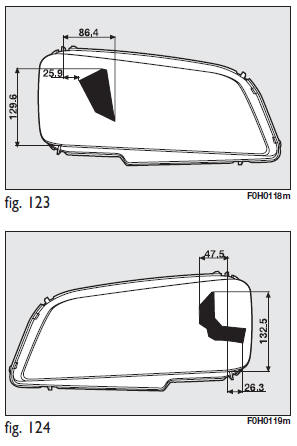

I proiettori anabbaglianti sono orientati per la circolazione secondo il paese di prima commercializzazione. Nei paesi con circolazione opposta, per non abbagliare i veicoli che procedono in direzione contraria, occorre oscurare le zone del proiettore secondo le indicazioni/misure riportate in figura; per questa operazione occorre utilizzare un adesivo non trasparente.

Le illustrazioni fig. 123-124 si riferiscono al passaggio dalla guida con circolazione a sinistra a quella con circolazione a destra.
