Fiat Idea: Dati per l’identificazione - Dati tecnici - Fiat Idea - Manuale del proprietarioFiat Idea: Dati per l’identificazione

Si consiglia di prendere nota delle sigle di identificazione. I dati di identificazione stampigliati e riportati dalla targhette e la loro posizione sono i seguenti fig. 1:

  1. Targhetta riassuntiva dei dati di identificazione
  2. Marcatura dell’autotelaio
  3. Targhetta di identificazione vernice carrozzeria
  4. Marcatura del motore.

Dati per l’identificazione

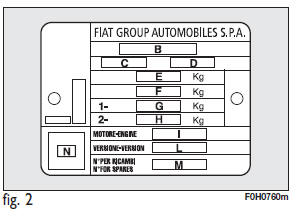

TARGHETTA RIASSUNTIVA DEI DATI DI IDENTIFICAZIONE fig. 2

È applicata sulla traversa anteriore del vano motore e riporta i seguenti dati di identificazione:

B - Numero di omologazione.
C - Codice di identificazione del tipo di veicolo.
D -Numero progressivo di fabbricazione dell’autotelaio.
E - Peso massimo autorizzato del veicolo a pieno carico.

Dati per l’identificazione

F - Peso massimo autorizzato del veicolo a pieno carico più il rimorchio.
G -Peso massimo autorizzato sul primo asse (anteriore).
H -Peso massimo autorizzato sul secondo asse (posteriore).
I - Tipo motore.
L - Codice versione carrozzeria.
M -Numero per ricambi.
N -Valore corretto del coefficiente di fumosità (per motori a gasolio).

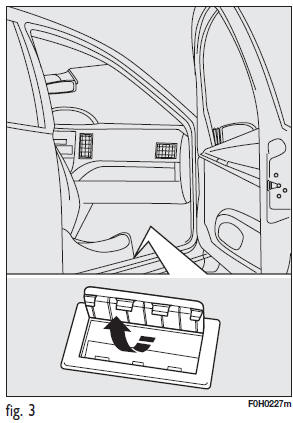

MARCATURA DELL’AUTOTELAIO fig. 3

È stampigliata sul pianale dell’abitacolo, vicino al sedile anteriore destro.

Vi si accede sollevando l’apposita finestra ricavata nella moquette e comprende:

Dati per l’identificazione

Dati per l’identificazione

TARGHETTA DI IDENTIFICAZIONE VERNICE CARROZZERIA fig. 4

È applicata sul cofano anteriore e riporta i seguenti dati:

A - Fabbricante della vernice.
B - Denominazione del colore.
C - Codice Fiat del colore.
D - Codice del colore per ritocchi o riverniciatura.

MARCATURA DEL MOTORE

È stampigliata sul blocco motore lato abitacolo e riporta il tipo e il numero progressivo di fabbricazione.
