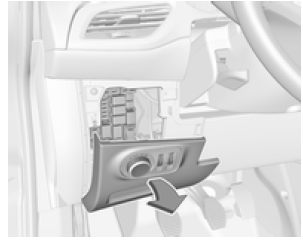

La scatola portafusibili si trova dietro l'interruttore luci del quadro strumenti.
Tenere la maniglia, quindi tirare e abbassare l'interruttore dei fari.

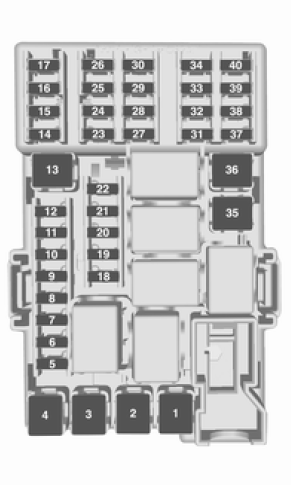

N. | Circuito |
1 | - |
2 | - |
3 | Alzacristalli elettrici |
4 | Trasformatore tensione |
5 | Centralina della carrozzeria1 |
6 | Centralina della carrozzeria2 |
7 | Centralina della carrozzeria3 |
8 | Centralina della carrozzeria4 |
9 | Centralina della carrozzeria5 |
10 | Centralina della carrozzeria6 |
11 | Centralina della carrozzeria7 |
12 | Centralina della carrozzeria8 |
13 | - |
14 | Portellone posteriore |
15 | Sistema airbag |
16 | Connettore di collegamento dati |
17 | Accensione |
18 | Climatizzatore |
19 | Tettuccio apribile |
20 | Sistema di ausilio al parcheggio/ Sensore pioggia/Telecamera anteriore |
21 | Interruttore freni |
22 | Impianto audio |
23 | Display |
24 | - |
25 | Martinetto ausiliario |
26 | Cruscotto |
27 | - |
28 | - |
29 | - |
30 | - |
31 | Avvisatore acustico |
32 | - |
33 | Volante riscaldato |
34 | - |
35 | Kit di riparazione dei pneumatici |
36 | - |
37 | Tergilunotto |
38 | Accendisigari |
39 | Alzacristalli elettrici/Tettuccio apribile/Display cambio automatico |
40 | - |
