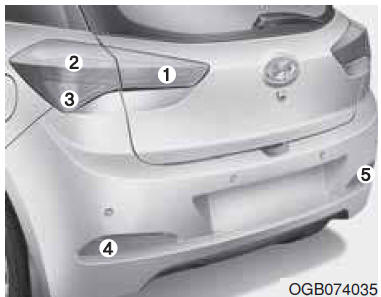

Hyundai i20: Sostituzione lampadine dei gruppi ottici posteriori

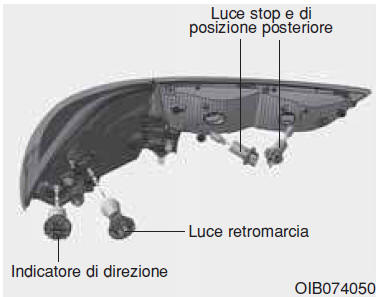

1. Luci posteriori
2. Luce stop e di posizione posteriore
3. Indicatore di direzione
4. Antinebbia posteriori (se in dotazione)
5. Luce retromarcia

1. Aprire il portellone

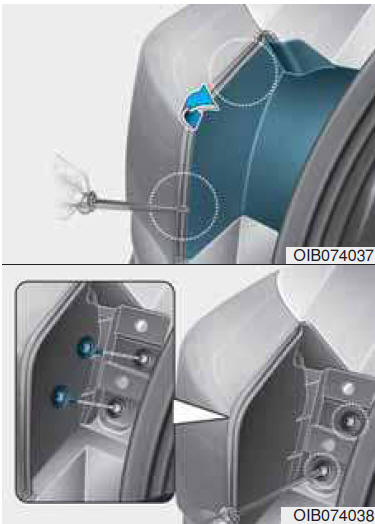

2. Allentare le viti di fissaggio del gruppo ottico con un cacciavite a croce.
3. Rimuovere il gruppo ottico posteriore dalla carrozzeria del veicolo.

4. Rimuovere il portalampada dal gruppo ottico ruotandolo in senso antiorario finché le linguette del portalampada non si allineano agli incavi del gruppo ottico.
5. Togliere la lampadina dal portalampada premendo e ruotando la lampadina in senso antiorario finché le sue linguette non si allineano con leasole del portalampada.

   Estrarre la lampadina dal portalampada.

6. Inserire una nuova lampadina nel portalampada ruotandola fino al bloccaggio in posizione.
7. Installare il portalampada sul gruppo ottico allineandone le linguette agli incavi del gruppo.

   Inserire il portalampada nel gruppo e ruotarlo in senso orario.

8. Montare il gruppo ottico sulla carrozzeria del veicolo.

Luci antinebbia, luce retromarcia (se in dotazione)

1. Rimuovere il pneumatici posteriore ed il copriruota.

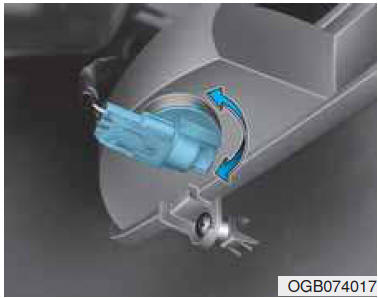

2. Rimuovere il portalampada dal gruppo ottico ruotandolo in senso antiorario finché le linguette del portalampada non si allineano agli incavi del gruppo ottico. (Sinistra: Luci antinebbia, Lato Destro: Luce retromarcia)
3. Togliere la lampadina dal portalampada premendo e ruotando la lampadina in senso antiorario finché le sue linguette non si allineano con leasole del portalampada.

   Estrarre la lampadina dal portalampada.

4. Inserire una lampadina nuova nel portalampada.
5. Montare il gruppo ottico sulla carrozzeria del veicolo.
