Ford Fiesta: Tabella di specifiche dei fusibili

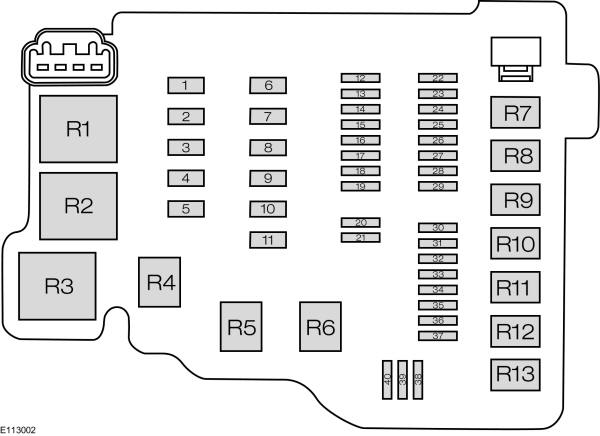

Scatola dei fusibili del vano motore
| Fusibile | Amperaggio | Circuito protetto |
|---|---|---|
| 1 | 40 | Modulo ABS |
| 1 | 30 | Modulo ABS/ESP |
| 2 | 60 | Ventola sistema di raffreddamento (alta velocità) |
| 3 | 40 | Ventola sistema di raffreddamento |
| 3 | 30 | Ventola sistema di raffreddamento (bassa velocità) |
| 4 | 30 | Ventilatore riscaldamento |
| 5 | 60 | Alimentazione scatola portafusibili abitacolo (batteria) |
| 6 | 30 | Modulo di comando scocca |
| 7 | 60 | Alimentazione scatola portafusibili abitacolo (accensione) |
| 8 | 60 | Candelette |
| 9 | 60 | Parabrezza termico |
| 10 | - | Non utilizzato |
| 11 | 30 | Relè motorino di avviamento |
| 12 | 10 | Relè sinistro fari abbaglianti |
| 13 | 10 | Relè destro fari abbaglianti |
| 14 | 10 | Relè sinistro fari anabbaglianti |
| 15 | 10 | Relè destro fari anabbaglianti |
| 16 | 15 | Modulo di gestione motore; ventola di raffreddamento (velocità bassa e alta) |
| 17 | 15 | Sensori ossigeno riscaldato (motori a benzina) |
| 17 | 20 | Modulo di alimentazione (motori diesel) |
| 18 | 10 | Cambio FN (automatico) |
| 19 | - | Non utilizzato |
| 20 | - | Non utilizzato |
| 21 | - | Non utilizzato |
| 22 | 15 | Alimentazione a batteria comando illuminazione |
| 23 | 15 | Fendinebbia anteriori |
| 24 | 15 | Indicatori di direzione |
| 25 | 10 | Luci diurne |
| 26 | 7,5 | Interruttore retrovisori esterni elettrici, retrovisori pieghevoli elettrici, cristallo elettrico (portiera lato guida) |
| 27 | 7,5 | Modulo di controllo della catena cinematica |
| 28 | 20 | Modulo ABS, ESP |
| 29 | 10 | Frizione aria condizionata |
| 30 | - | Non utilizzato |
| 31 | - | Non utilizzato |
| 32 | 20 | Avvisatore acustico, dispositivo economizzatore batteria, modulo sistema di chiusura e avviamento senza chiave |
| 33 | 20 | Lunotto termico |
| 34 | 20 | Relè pompa carburante, riscaldatore carburante diesel |
| 35 | - | Non utilizzato |
| 36 | - | Non utilizzato |
| 37 | - | Non utilizzato |
| 38 | - | Non utilizzato |
| 39 | - | Non utilizzato |
| 40 | - | Non utilizzato |
| Relé | Circuiti comandati |
|---|---|
| R1 | Ventola sistema di raffreddamento |
| R2 | Candelette (solo DV4 fase 4), parabrezza termico |
| R3 | Modulo di controllo della catena cinematica |
| R4 | Abbaglianti |
| R5 | Anabbaglianti |
| R6 | Luci diurne |
| R7 | Ventola di raffreddamento motore |
| R8 | Motorino di avviamento |
| R9 | Frizione aria condizionata |
| R10 | Fendinebbia anteriori |
| R11 | Pompa carburante, riscaldatore carburante |
| R12 | Luce di retromarcia |
| R13 | Ventilatore riscaldamento |

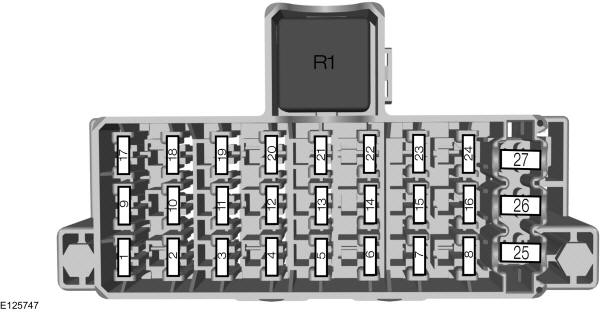

Scatola portafusibili abitacolo - Tipo 1
| Fusibile | Amperaggio | Circuito protetto |
|---|---|---|
| 1 | 7,5 | Accensione, sensore pioggia, parabrezza termico |
| 2 | 10 | Luci di arresto |
| 3 | 7,5 | Luce di retromarcia, telecamera per retromarcia (VP) |
| 4 | 7,5 | Allineamento dei fari |
| 5 | 20 | Tergicristalli |
| 6 | 15 | Tergilunotto |
| 7 | 15 | Pompa sistema lavavetri |
| 8 | 10 | Sistema di parcheggio ad ultrasuoni (veicoli con sistema di parcheggio ad ultrasuoni anteriore) |
| 9 | - | Non utilizzato |
| 10 | 7,5 | Sedili riscaldati |
| 11 | - | Non utilizzato |
| 12 | 10 | Airbag |
| 13 | 10 | Accensione, servosterzo elettronico, quadro strumenti, sistema antifurto passivo, ABS |
| 14 | 7,5 | Modulo di gestione motore, leva cambio, pompa di alimentazione, |
| 15 | 7,5 | Sistema audio, quadro strumenti |
| 16 | 7,5 | Retrovisore esterno riscaldato |
| 17 | 15 | Commutatore di avviamento |
| 18 | 20 | Accendisigari, presa di alimentazione anteriore |
| 19 | 15 | Connettore di programmazione dei dati |
| 20 | 20 | Modulo rimorchio |
| 21 | 15 | Sistema audio, sistema di navigazione, Bluetooth |
| 22 | 7,5 | Gruppo strumentazione |
| 23 | 7,5 | Display multifunzione, orologio, scanner interno, pannello di riscaldamento, ventilazione e sistema di aria condizionata |
| 24 | - | Non utilizzato |
| 25 | 30 | Cristalli elettrici (anteriori) |
| 26 | 30 | Parabrezza termico lato sinistro |
| 27 | 30 | Parabrezza termico lato destro |
| Relé | Circuiti comandati |
|---|---|
| R1 | Accensione |

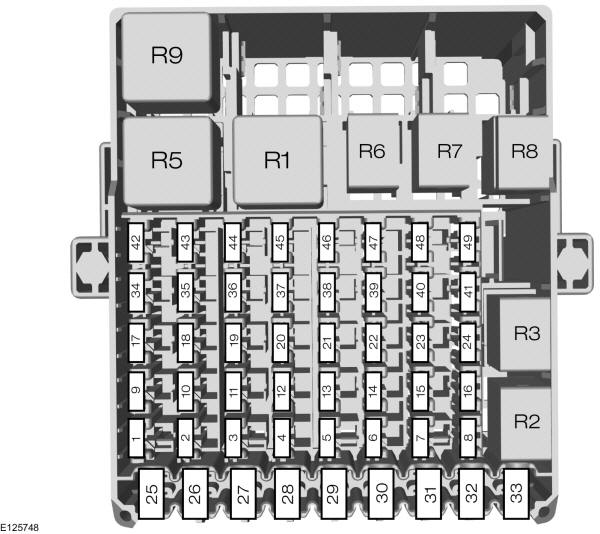

Scatola portafusibili abitacolo - Tipo 2
| Fusibile | Amperaggio | Circuito protetto |
|---|---|---|
| 1 | 7,5 | Accensione, sensore pioggia, parabrezza termico |
| 2 | 10 | Luci di arresto |
| 3 | 7,5 | Luce di retromarcia |
| 4 | 7,5 | Allineamento dei fari |
| 5 | 20 | Tergicristalli |
| 6 | 15 | Tergilunotto |
| 7 | 15 | Pompa sistema lavavetri |
| 8 | 10 | Sistema di parcheggio ad ultrasuoni (veicoli con sistema di parcheggio ad ultrasuoni anteriore) |
| 9 | - | Non utilizzato |
| 10 | 7,5 | Sedili riscaldati |
| 11 | - | Non utilizzato |
| 12 | 10 | Airbag |
| 13 | 10 | Accensione, servosterzo elettronico, quadro strumenti, sistema antifurto passivo, ABS |
| 14 | 7,5 | Modulo di gestione motore, leva cambio, pompa di alimentazione, |
| 15 | 7,5 | Sistema audio, quadro strumenti |
| 16 | 7,5 | Retrovisore esterno riscaldato |
| 17 | 15 | Commutatore di avviamento |
| 18 | 20 | Accendisigari, presa di alimentazione anteriore |
| 19 | 15 | Connettore di programmazione dei dati |
| 20 | 20 | Modulo rimorchio |
| 21 | 15 | Sistema audio, sistema di navigazione, Bluetooth |
| 22 | 7,5 | Gruppo strumentazione |
| 23 | 7,5 | Display multifunzione, orologio, scanner interno, pannello di riscaldamento, ventilazione e sistema di aria condizionata |
| 24 | - | Non utilizzato |
| 25 | 30 | Cristalli elettrici (anteriori) |
| 26 | 30 | Parabrezza termico lato sinistro |
| 27 | 30 | Parabrezza termico lato destro |
| 28 | 30 | Modulo qualità tensione |
| 29 | - | Non utilizzato |
| 30 | 20 | Accendisigari, presa di alimentazione anteriore |
| 31 | 30 | Cristalli elettrici (posteriori) |
| 32 | - | Non utilizzato |
| 33 | - | Non utilizzato |
| 34 | 20 | Apertura senza chiave |
| 35 | 20 | Apertura senza chiave |
| 36 | - | Non utilizzato |
| 37 | - | Non utilizzato |
| 38 | - | Non utilizzato |
| 39 | - | Non utilizzato |
| 40 | - | Non utilizzato |
| 41 | - | Non utilizzato |
| 42 | - | Non utilizzato |
| 43 | - | Non utilizzato |
| 44 | - | Non utilizzato |
| 45 | - | Non utilizzato |
| 46 | - | Non utilizzato |
| 47 | - | Non utilizzato |
| 48 | - | Non utilizzato |
| 49 | - | Non utilizzato |
| Relé | Circuiti comandati |
|---|---|
| R1 | Accensione |
| R2 | Retrovisore pieghevole elettrico 1 |
| R3 | Retrovisore pieghevole elettrico 2 |
| R4 | Non utilizzato |
| R5 | Non utilizzato |
| R6 | Apertura senza chiave (accessorio) |
| R7 | Apertura senza chiave (accensione) |
| R8 | Non utilizzato |
| R9 | Non utilizzato |
| R10 | Non utilizzato |
| R11 | Non utilizzato |
| R12 | Non utilizzato |
