Toyota Yaris Hybrid: Sostituzione di un pneumatico sgonfio - Se si è sgonfiato un pneumatico
(veicoli con ruota di scorta) - Operazioni da eseguire
in caso di emergenza - Se sono presenti anomalie - Toyota Yaris Hybrid - Manuale del proprietarioToyota Yaris Hybrid: Sostituzione di un pneumatico sgonfio

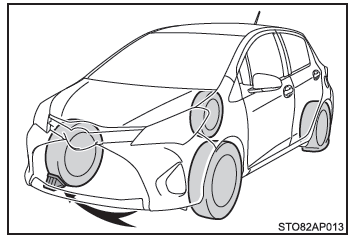

1. Bloccare i pneumatici tramite cunei.

Sostituzione di un pneumatico sgonfio

Pneumatico sgonfio Posizioni dei cunei
Anteriore Lato sinistro Dietro il pneumatico destro posteriore
Lato destro Dietro il pneumatico sinistro posteriore
Posteriore Lato sinistro Davanti al pneumatico destro anteriore
Lato destro Davanti al pneumatico sinistro anteriore

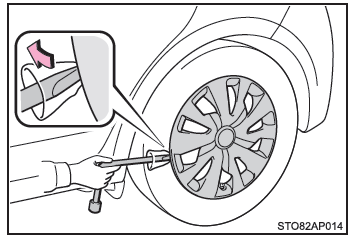

2. Nei veicoli con ruote in acciaio, togliere il copricerchione utilizzando la chiave.

Per proteggere il copricerchione, interporre uno straccio tra la chiave e il copricerchione.

Sostituzione di un pneumatico sgonfio

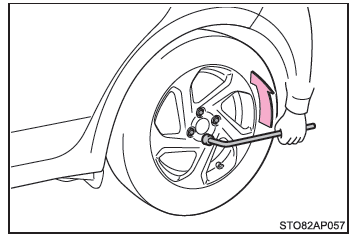

3. Allentare leggermente i dadi della ruota (un giro).

Sostituzione di un pneumatico sgonfio

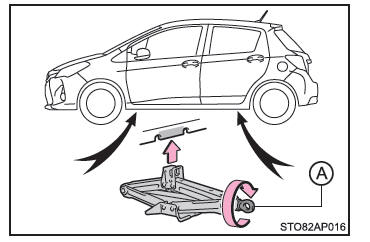

4. Ruotare manualmente la parte A del martinetto fino a quando l'intaglio dentellato non viene a contatto del punto di attacco del martinetto.

Le guide del punto di appoggio del cric si trovano sotto al pannello del longherone laterale. Esse indicano le posizioni dei punti di appoggio del cric.

Sostituzione di un pneumatico sgonfio

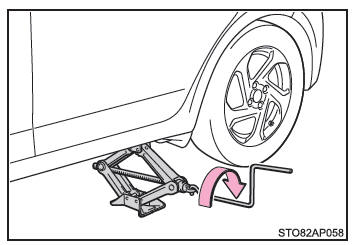

5. Sollevare il veicolo fino a quando il pneumatico risulta leggermente rialzato dal suono.

Sostituzione di un pneumatico sgonfio

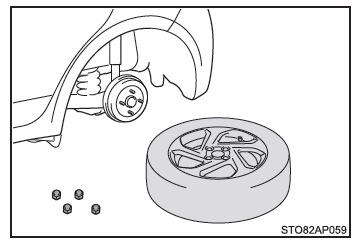

6. Rimuovere tutti i dadi della ruota e la ruota.

Quando si appoggia il pneumatico a terra, posarlo in modo tale che il disegno della ruota guardi verso l'alto per evitare di graffiare la sua superficie.

Sostituzione di un pneumatico sgonfio

AVVISO

■ Sostituzione di un pneumatico sgonfio

● Osservare le seguenti precauzioni.

La mancata osservanza di questa precauzione può provocare lesioni gravi:

- Non tentare di rimuovere il copricerchione con le mani. Nel maneggiare il copricerchione, prestare la dovuta attenzione per evitare lesioni personali impreviste.

- Non toccare le ruote a disco o l'area circostante i freni immediatamente dopo l'arresto del veicolo.

Subito dopo l'arresto del veicolo, la temperatura delle ruote a disco e dell'area circostante i freni è estremamente elevata. Il contatto di mani, piedi o altre parti del corpo con queste aree mentre, ad esempio, si sostituisce un pneumatico potrebbe causare ustioni.

● In caso di mancata osservanza di queste precauzioni, i dadi potrebbero allentarsi e far staccare le ruote provocando lesioni gravi o mortali.

- Subito dopo aver sostituito le ruote, far stringere i dadi delle ruote con una chiave dinamometrica a 103 Nm (10,5 kgm).

- Per l'installazione di un pneumatico, utilizzare esclusivamente i dadi appositamente previsti per la tipologia di ruota in uso.

- Se si rilevano incrinature o deformazioni nei bulloni, nelle filettature dei dadi o nei fori per i bulloni nella ruota, far controllare il veicolo da un qualsiasi concessionario autorizzato Toyota o officina, o un altro professionista adeguatamente qualificato e attrezzato.

- Durante il montaggio dei dadi ruota, assicurarsi di installarli con le estremità coniche rivolte verso l'interno.
