Toyota Yaris Hybrid: Se il veicolo deve essere
trainato - Operazioni da eseguire
in caso di emergenza - Se sono presenti anomalie - Toyota Yaris Hybrid - Manuale del proprietarioToyota Yaris Hybrid: Se il veicolo deve essere trainato

Se dovesse rendersi necessario il traino del veicolo, si raccomanda di farlo effettuare da un qualsiasi concessionario autorizzato Toyota o officina, o un altro professionista adeguatamente qualificato e attrezzato, come ad esempio un servizio di autosoccorso che utilizza un carro attrezzi con sollevamento ruote o un carro attrezzi con pianale.

Per tutti i tipi di traino, usare un sistema a catena di sicurezza e ottemperare tutte le normative governative e locali vigenti.

Se il veicolo viene trainato dalla parte anteriore con un autocarro dotato di sollevatore delle ruote, le ruote posteriori e gli assali devono essere in buone condizioni. Se sono danneggiati, utilizzare un carro attrezzi con carrello da traino o con pianale.

Situazioni in cui è necessario contattare un concessionario prima di effettuare il traino

I seguenti sintomi potrebbero indicare un problema al cambio. Prima del traino, contattare immediatamente un qualsiasi concessionario autorizzato Toyota o officina, o un altro professionista adeguatamente qualificato e attrezzato o un servizio di autosoccorso.

● Il sistema ibrido è in funzione, ma il veicolo non si muove.

● Il veicolo produce un suono anomalo.

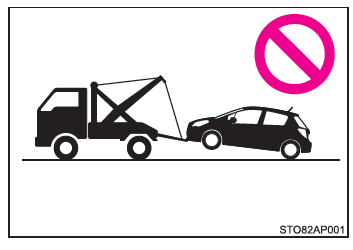

Traino con un carro attrezzi con sollevatore

Non trainare il veicolo con un carro attrezzi con sollevatore al fine di evitare danni alla carrozzeria.

Traino con un carro attrezzi con sollevatore

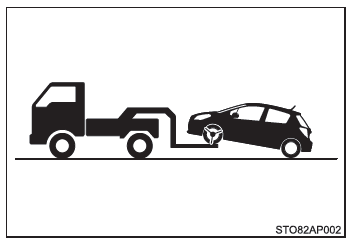

Traino con un carro attrezzi con sollevamento ruote

Traino con un carro attrezzi con sollevamento ruote

Rilasciare il freno di stazionamento.

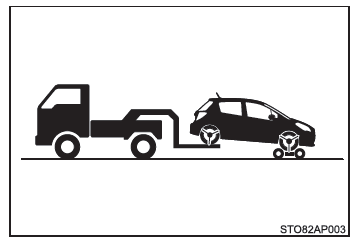

Traino con un carro attrezzi con sollevamento ruote

Utilizzare un carrello da traino sotto le ruote anteriori.

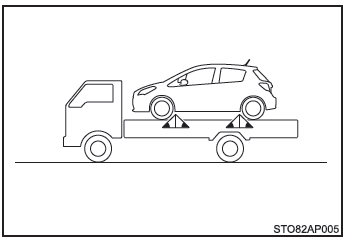

Utilizzo di un carro attrezzi con pianale

Utilizzo di un carro attrezzi con pianale

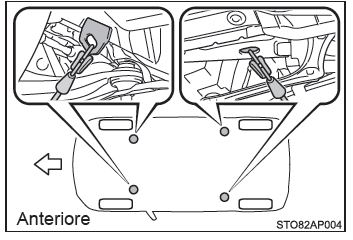

Se il veicolo viene trasportato per mezzo di un carro attrezzi con pianale, dovrà essere fissato nei punti riportati in figura.

Dopo aver effettuato il trasporto, restituire i coperchi attaccati alla parte posteriore.

Utilizzo di un carro attrezzi con pianale

Se per fissare il veicolo si utilizzano catene o cavi, gli angoli ombreggiati in nero devono essere di 45.

Non serrare troppo saldamente i sistemi di fissaggio, altrimenti il veicolo potrebbe danneggiarsi.

Traino di emergenza

Se non è disponibile un carro attrezzi, in caso di emergenza, il veicolo può essere trainato temporaneamente usando cavi o catene assicurati agli occhielli per il traino di emergenza. Questo tipo di traino deve essere effettuato solamente su fondo stradale compatto e asfaltato per brevi tragitti ad una velocità inferiore a 5 km/h.

Sul veicolo dovrà essere presente un guidatore che compia le manovre di sterzata e di frenata. Le ruote, la catena di trasmissione, gli assi, lo sterzo e i freni del veicolo dovranno essere in buone condizioni.

Procedura di traino di emergenza

1. Estrarre l'occhiello di traino.

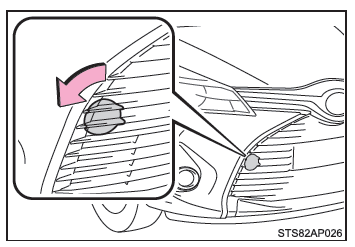

2. Rimuovere il coperchio dell'occhiello di traino ruotandolo.

Procedura di traino di emergenza

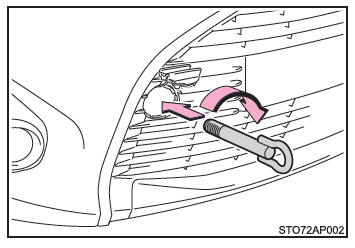

3. Inserire l'occhiello di traino nel foro e stringerlo parzialmente a mano.

Procedura di traino di emergenza

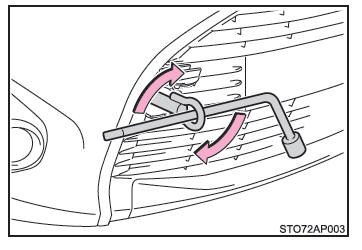

4. Serrare l'occhiello di traino utilizzando una chiave per i dadi delle ruote* o una barra di metallo duro.

*: Se non è presente la chiave per dadi ruote, è possibile acquistarla contattando un qualsiasi concessionario autorizzato Toyota o officina, o un altro professionista adeguatamente qualificato e attrezzato.

Procedura di traino di emergenza

5. Attaccare saldamente cavi o catene all'occhiello di traino.

Prestare attenzione a non danneggiare la carrozzeria del veicolo.

6. Veicoli senza sistema di entrata e avviamento intelligente: Salire a bordo del veicolo da trainare e avviare il sistema ibrido.

Se il sistema ibrido non si avvia, portare l'interruttore POWER in posizione "ON".

Veicoli con sistema di entrata e avviamento intelligente: Salire a bordo del veicolo da trainare e avviare il sistema ibrido.

Se il sistema ibrido non si avvia, portare l'interruttore POWER in modalità ON.

7. Portare la leva del cambio in posizione N e disinserire il freno di stazionamento.

■ Durante il traino

A sistema ibrido disattivato, il servomeccanismo di freni e sterzo non è in funzione, pertanto sterzate e frenate saranno più difficoltose.

■ Chiave per dadi ruote

● Veicoli dotati di chiave per i dadi ruota: La chiave per i dadi ruota è installata nel vano bagagli. ● Veicoli non dotati di chiave per i dadi ruota: È possibile acquistare la chiave per dadi ruote contattando un qualsiasi concessionario autorizzato Toyota o officina, o un altro professionista adeguatamente qualificato e attrezzato.

AVVISO

Osservare le seguenti precauzioni.

La mancata osservanza potrebbe causare lesioni gravi o mortali.

■ Durante il traino del veicolo

Assicurarsi che il trasporto del veicolo avvenga con le ruote anteriori oppure con tutt'e quattro le ruote staccate da terra.

Se il veicolo viene trainato con le ruote anteriori a contatto del suolo, il gruppo motore-trasmissione e le parti collegate potrebbero rimanere danneggiati, oppure, a seconda della natura del danneggiamento o del guasto, l'elettricità generata dal funzionamento del motore potrebbe causare un incendio.

■ Durante il traino

● Se il traino avviene mediante cavi o catene, evitare le partenze brusche, ecc. che sottoporrebbero ad eccessive sollecitazioni gli occhielli di traino, i cavi o le catene.

Gli occhielli, i cavi o le catene di traino si potrebbero danneggiare e i pezzi che si dovessero staccare potrebbero colpire le persone e causare gravi danni.

● Veicoli senza sistema di entrata e avviamento intelligente: Non portare l'interruttore POWER in posizione "LOCK".

Esiste la possibilità che il volante si blocchi e non possa essere azionato.

● Veicoli con sistema di entrata e avviamento intelligente: Non spegnere l'interruttore POWER.

Esiste la possibilità che il volante si blocchi e non possa essere azionato.

■ Installazione dell'occhiello di traino sul veicolo

Controllare che l'occhiello di traino sia fissato saldamente.

In caso contrario, l'occhiello potrebbe allentarsi durante l'operazione di traino.



NOTA

■ Per evitare danni al veicolo quando viene trainato con un carro attrezzi con sollevamento ruote

● Veicoli senza sistema di entrata e avviamento intelligente: Non trainare il veicolo dalla parte posteriore quando la chiave nel l'interruttore POWER si trova in posizione "LOCK" o è stata rimossa.

Il meccanismo di bloccaggio dello sterzo non è abbastanza forte da mantenere diritte le ruote anteriori.

● Veicoli con sistema di entrata e avviamento intelligente: Non trainare il veicolo dalla parte posteriore quando l'interruttore POWER è spento. Il meccanismo di bloccaggio dello sterzo non è abbastanza forte da mantenere diritte le ruote anteriori.

● Quando si solleva il veicolo, mantenere un'altezza dal terreno adeguata per trainare il veicolo rialzato sul lato opposto. Senza un'altezza dal terreno adeguata, il veicolo potrebbe subire danni mentre viene trainato.

■ Per evitare di danneggiare il veicolo quando si effettua il traino con un carro attrezzi con sollevatore

Non trainare mai con un carro attrezzi con sollevatore, né dalla parte anteriore né dalla parte posteriore.

■ Per evitare di danneggiare il veicolo durante il traino di emergenza

Non assicurare cavi o catene ai componenti delle sospensioni.
