Toyota Yaris Hybrid: Controllo e sostituzione
dei fusibili - Manutenzione Toyota Yaris Hybrid: Controllo e sostituzione dei fusibili

Se uno qualsiasi dei componenti elettrici non funziona, potrebbe essersi bruciato un fusibile. Se ciò accade, controllare e sostituire tutti i fusibili necessari.

  1. Portare l'interruttore POWER nella posizione "LOCK" (veicoli senza sistema di entrata e avviamento intelligente) o spento (veicoli con sistema di entrata e avviamento intelligente).
  2. Aprire il coperchio della scatola fusibili.

Controllo e sostituzione dei fusibili

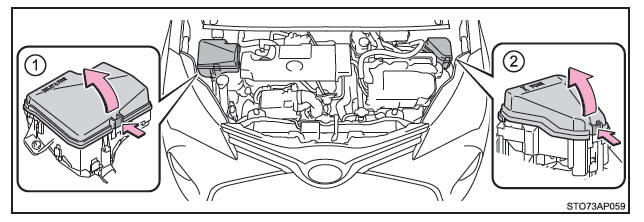

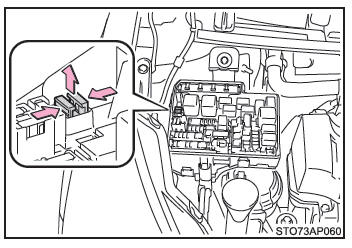

1. Scatola fusibili tipo A

Premere la linguetta e sollevare lo sportello.

2. Scatola fusibili tipo B

Premere la linguetta e sollevare lo sportello.

Rimuovere lo sportello.

Controllo e sostituzione dei fusibili

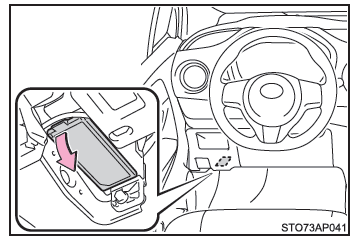

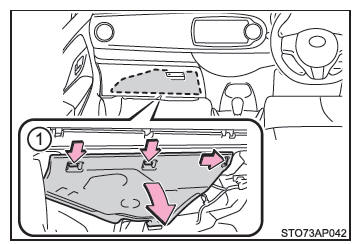

1. Rimuovere il coperchio.

Non esercitare una forza eccessiva per rimuovere il coperchio, poiché esso è collegato alla luce del vano piedi.

Controllo e sostituzione dei fusibili

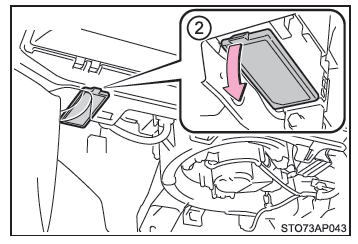

2. Rimuovere lo sportello.

Controllo e sostituzione dei fusibili

3. Rimuovere il fusibile con l'estrattore.

Solo i fusibili tipo A possono essere rimossi utilizzando l'estrattore.

Controllo e sostituzione dei fusibili

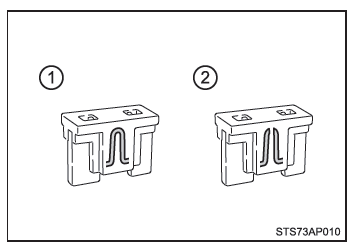

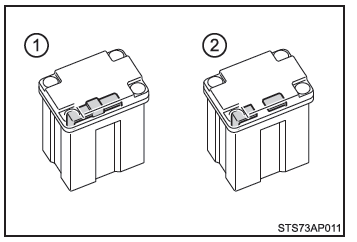

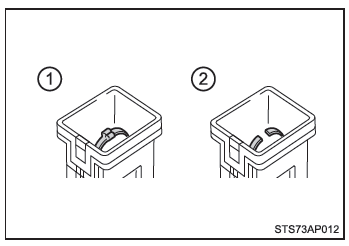

4. Controllare se il fusibile è bruciato.

  1. Fusibile normale
  2. Fusibile bruciato

Sostituire il fusibile bruciato con un nuovo fusibile di amperaggio nominale adeguato. L'amperaggio nominale è indicato sullo sportello della scatola dei fusibili.

Tipo A

Tipo A

Tipo B

Tipo B

Tipo C

Tipo C

Tipo D

Tipo D

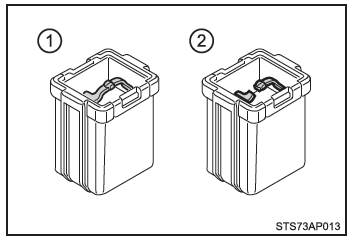

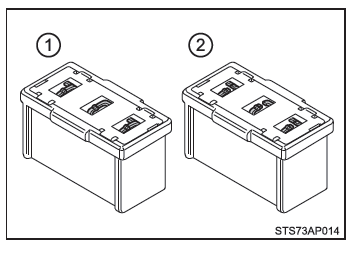

Tipo E

Tipo E

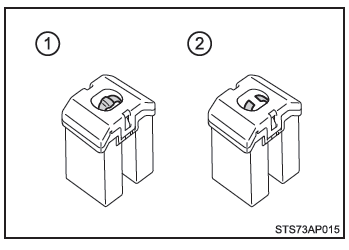

Tipo F

Tipo F

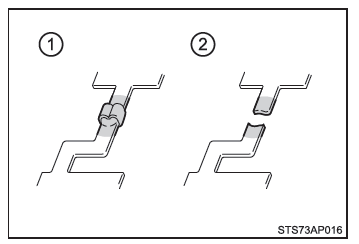

Tipo G

Tipo G

■ Dopo la sostituzione di un fusibile

● Se le luci non si accendono nemmeno dopo aver sostituito il fusibile, potrebbe essere necessario sostituire una lampadina. ● Se il fusibile sostituito si brucia ancora, far ispezionare il veicolo da un qualsiasi concessionario autorizzato Toyota o officina, o da un altro professionista adeguatamente qualificato e attrezzato.

■ Se c'è un sovraccarico in un circuito

I fusibili sono realizzati in modo tale da bruciare per evitare il danneggiamento dell'intero cablaggio elettrico.

■ Quando si sostituiscono le lampadine

Toyota raccomanda di utilizzare prodotti originali Toyota specifici per il veicolo. Poiché determinate lampadine sono collegate a circuiti studiati per prevenire eventuali sovraccarichi, componenti non originali o non specifici per il veicolo potrebbero essere inutilizzabili.

AVVISO

■ Per evitare guasti del sistema e l'incendio del veicolo

Osservare le seguenti precauzioni.

La mancata osservanza di queste precauzioni potrebbe causare danni al veicolo e provocare incendi o lesioni.

● Non utilizzare mai un fusibile con amperaggio nominale superiore a quello prescritto, né utilizzare altri oggetti al posto del fusibile.

● Utilizzare sempre fusibili originali Toyota o equivalenti.

Non sostituire mai un fusibile con un filo, nemmeno come soluzione temporanea.

● Non modificare i fusibili o le scatole dei fusibili.

■ Scatola fusibili accanto all'unità di controllo dell'alimentazione

Non controllare né sostituire mai i fusibili, dato che vicino alla scatola fusibili sono presenti componenti e cablaggi ad alta tensione.

La mancata osservanza di questa precauzione potrebbe causare una scossa elettrica, con conseguenti lesioni gravi o mortali.



NOTA

■ Prima della sostituzione dei fusibili

Fare determinare e riparare la causa del sovraccarico elettrico appena possibile da un qualsiasi concessionario autorizzato Toyota o officina, o da un altro professionista adeguatamente qualificato e attrezzato.
