Hyundai i20: Descrizione scatola fusibili/relè - Fusibili - Manutenzione - Hyundai i20 - Manuale del proprietarioHyundai i20: Descrizione scatola fusibili/relè

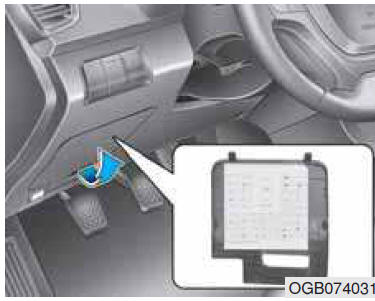

Scatola fusibili abitacolo

Scatola fusibili abitacolo

All'interno dei coperchi delle scatole fusibili/relè si trova l'etichetta che indica nome e capacità dei singoli fusibili/relè.

Informazioni Non tutte le scatole fusibili descritte in questo manuale potrebbero essere presenti su questo veicolo. Il presente manuale è aggiornato al momento della stampa. Per il controllo della scatola fusibili del veicolo, fare riferimento all'etichetta applicata sulla scatola

Scatola fusibili abitacolo

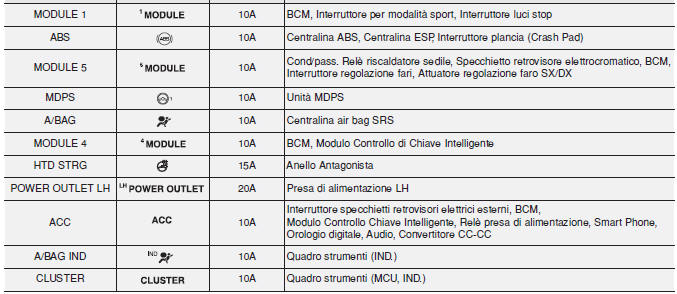

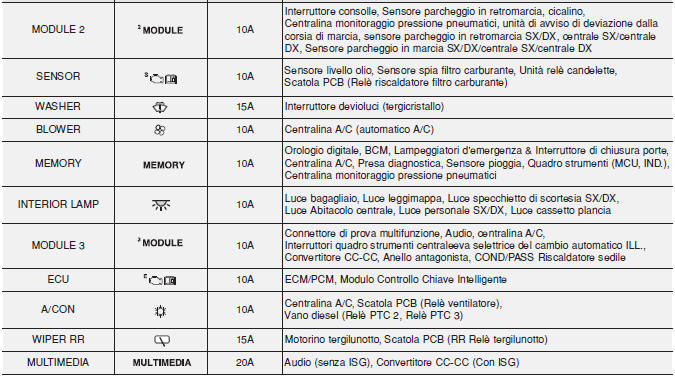

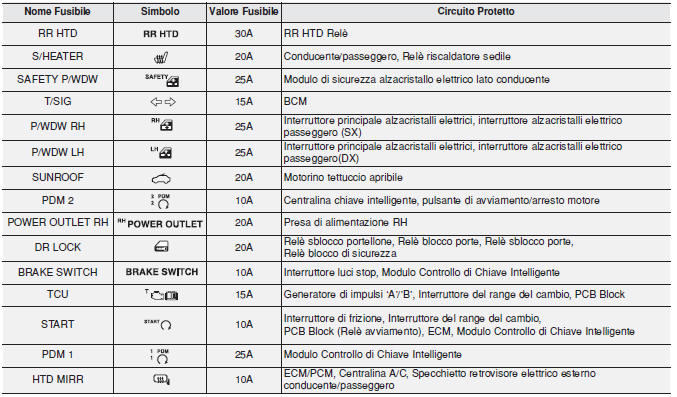

Scatola fusibili interna (Conducente)

Scatola fusibili interna (Conducente)

Scatola fusibili interna (Conducente)

Scatola fusibili interna (Conducente)

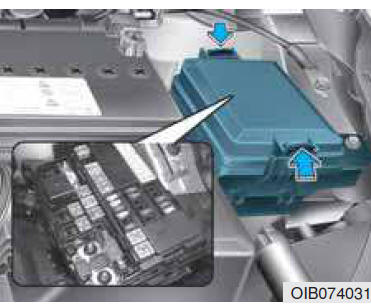

Scatola fusibili nel vano motore

Scatola fusibili nel vano motore

All'interno dei coperchi delle scatole fusibili/relè si trova l'etichetta che indica nome e capacità dei singoli fusibili/relè.

Informazioni Non tutte le scatole fusibili descritte in questo manuale potrebbero essere presenti su questo veicolo. Il presente manuale è aggiornato al momento della stampa. Per il controllo della scatola fusibili del veicolo, fare riferimento all'etichetta applicata sulla scatola.

Scatola fusibili nel vano motore

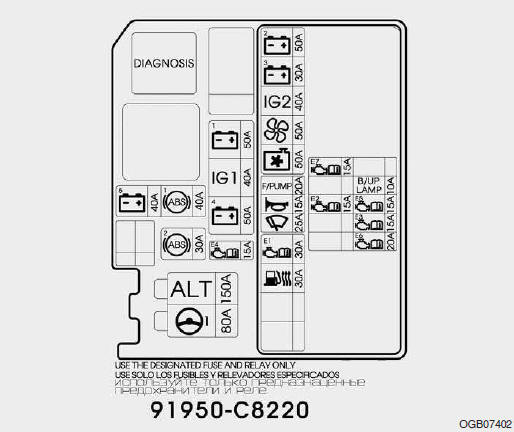

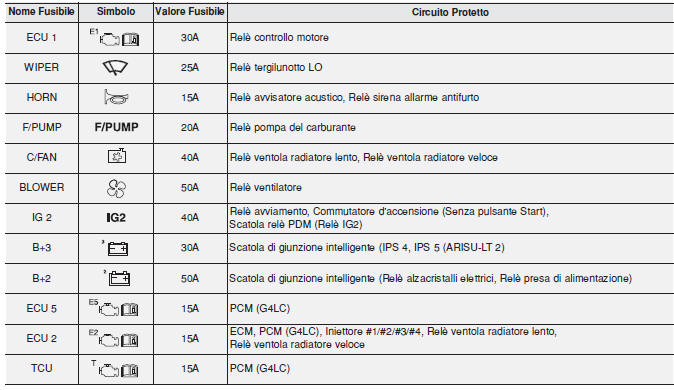

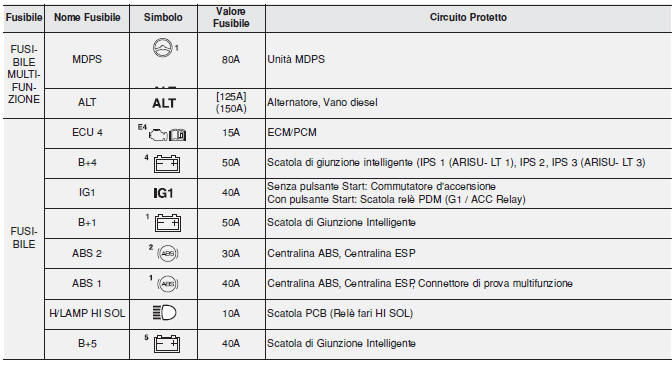

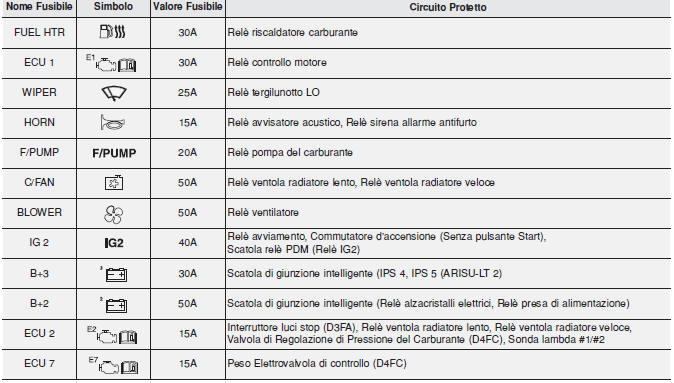

Scatola fusibili principale vano motore

Scatola fusibili principale vano motore

[ ] : G4LA/G4LC & Senza ISG
( ) : D3FA/D4FC o Con ISG

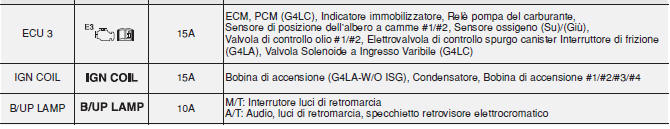

Blocco circuito stampato (PCB) (Motore e benzina)

Blocco circuito stampato (PCB) (Motore e benzina)

Blocco circuito stampato (PCB) (Motore e benzina)

Blocco circuito stampato (PCB) (Motore diesel)

Blocco circuito stampato (PCB) (Motore diesel)

Blocco circuito stampato (PCB) (Motore diesel)

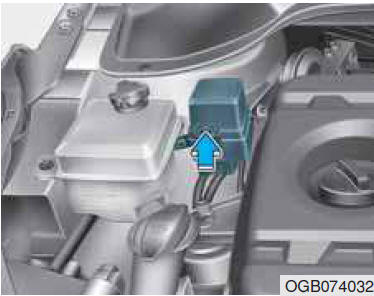

Scatola di giunzione per veicoli diesel (Vano diesel)

Scatola di giunzione per veicoli diesel

All'interno dei coperchi delle scatole fusibili/relè si trova l'etichetta che indica nome e capacità dei singoli fusibili/relè.

Informazioni Non tutte le scatole fusibili descritte in questo manuale potrebbero essere presenti su questo veicolo. Il presente manuale è aggiornato al momento della stampa. Per il controllo della scatola fusibili del veicolo, fare riferimento all'etichetta applicata sulla scatola.

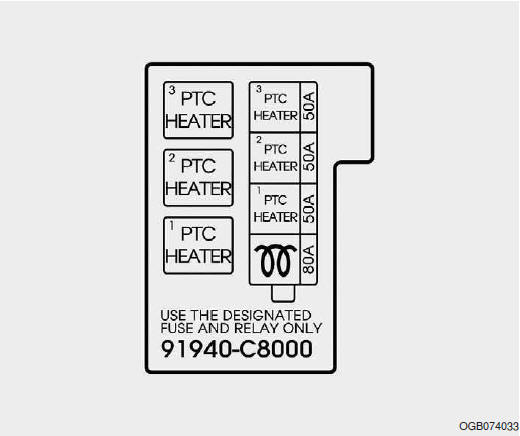

Scatola di giunzione per veicoli diesel

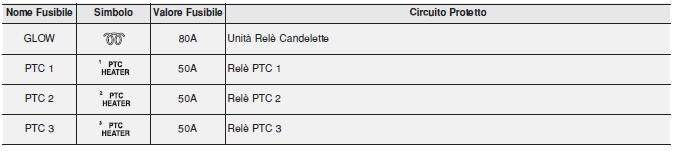

Vano diesel

Vano diesel
